Reference - obrabeci stroje a vyrobni linky

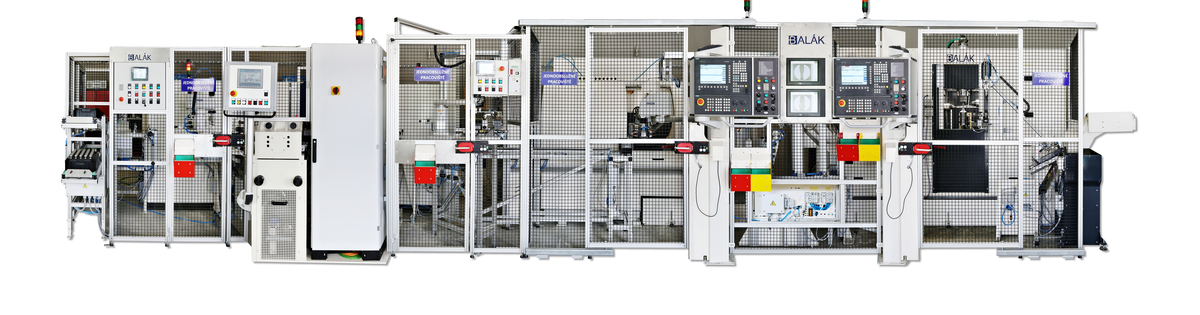

Na lince jsou prováděny operace soustružení koule a dříku na zadaném polotovaru. Dále válcování koule a válcování závitu na dříku polotovaru. Po každé dílčí operaci je prováděna kontrola. Kvalita soustružení a válcování koule je kontrolována opticky, dvěma optickými 2D měřidly. Dále je kus kontrolován nedestruktivní defektoskopií na povrchové vady a kontrola naválcovaného závitu probíhá pomocí indukčního délkového měřidla. Manipulace je zajišťována roboty, dopravníky a skluzem. Do linky se na vstupu sypou kusy do deskového zásobníku a na výstupu se vyjímají plné paletizační bedny.
Hmotnost: cca 11000 kg, DxŠxV: 10500x3500x2600mm, Řídící systém: Siemens Sinumerik 840, Simatic 300, Obrobek:čep řízení, Prováděné operace: kompletní obrobení čepu řízení, Obrábění suché i mokré, Takt stroje: cca 20 sec/obrobek, Rok výroby: 2017

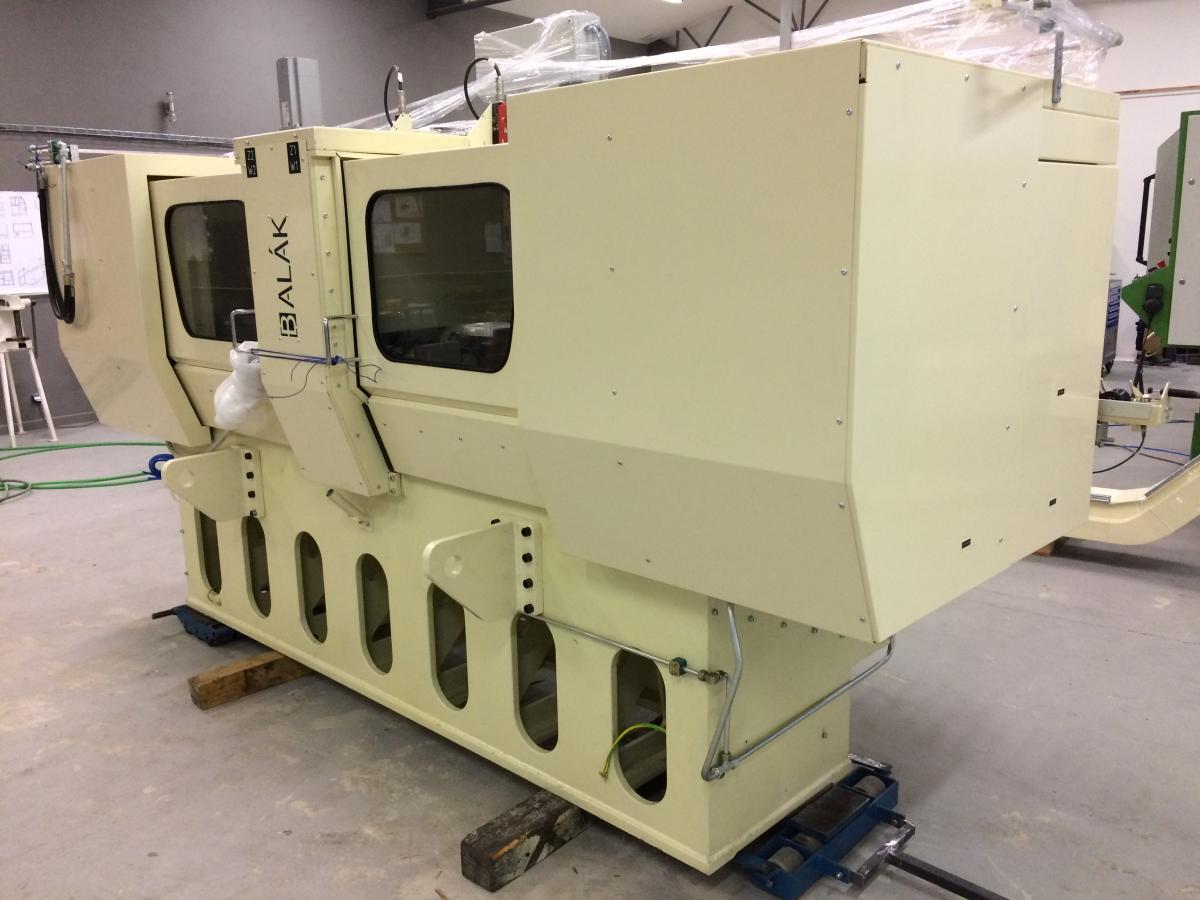

Stroj je určen pro soustružení zápichu prachovky na vnějších kloubech. Zakládání obrobků do dvou vstupních dopravníků je prováděno ručně. Vkládání a vyjímání obrobků z a do pracovního prostoru stroje šestiosým robotem. Pomocí pneumaticky ovládaného koncového efektoru uchopí dva obrobky a po otevření dveří stroje je přesune do pracovního prostoru stroje. Obrobek je upnut za vnitřní průměr kloubu do sklíčidla. Po nasunutí do kleštiny robot opouští pracovní prostor a obrobek je upnut v rotačním upínači. Z pravé a levé strany přijedou suporty s nástrojovými hlavami a současně provedou obrobení. Po obrobení se otevřou dveře, robot vyjme obrobky a založí nové. Obrobky jsou po provedení kontroly rovnoběžnosti a rozřazení na pravé a levé kusy robotem upuštěny do gravitačního výstupního dopravníku, se dvěma skluzy pro pravé a levé kusy a dvěma menšími skluzy, pro součásti obráběné v levém a v pravém vřeteníku, určené ke kontrole měřením.
Hmotnost: cca 6000 kg, DxŠxV: 7200x4300x2200mm, Řídící systém: Siemens Sinumerik 840, Obrobek:vnější kloub řízení, Prováděné operace: zarovnání čel, Obrábění za sucha, Takt stroje: cca 16 sec/obrobek, Rok výroby: 2017

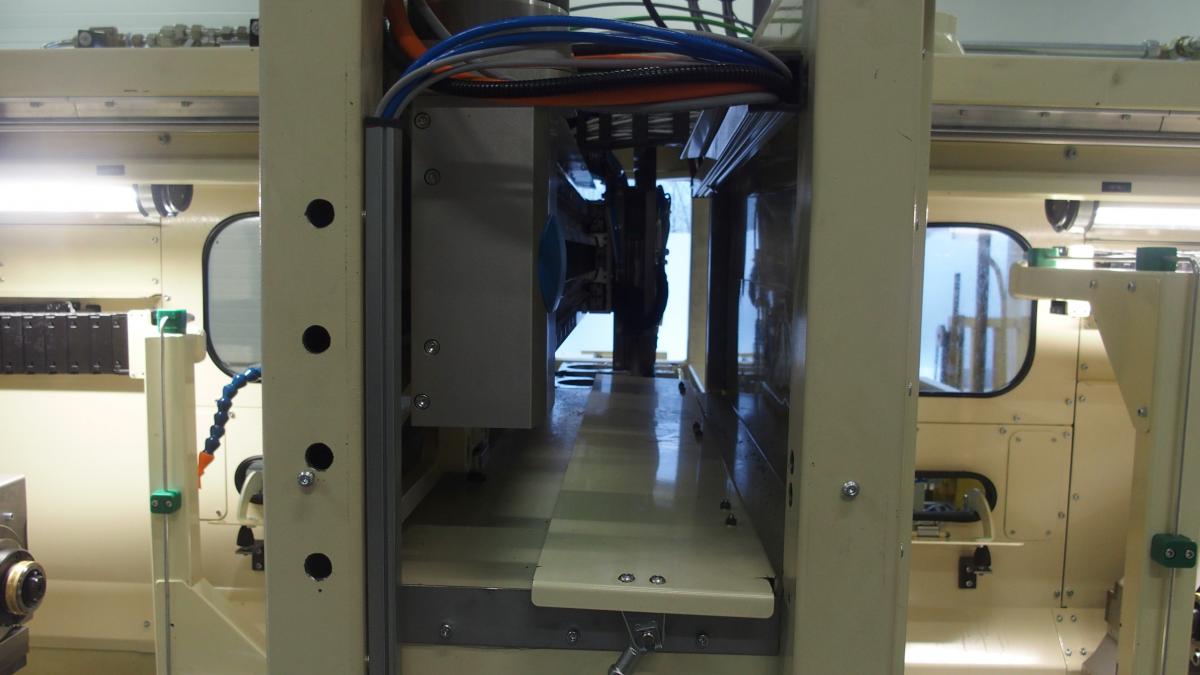

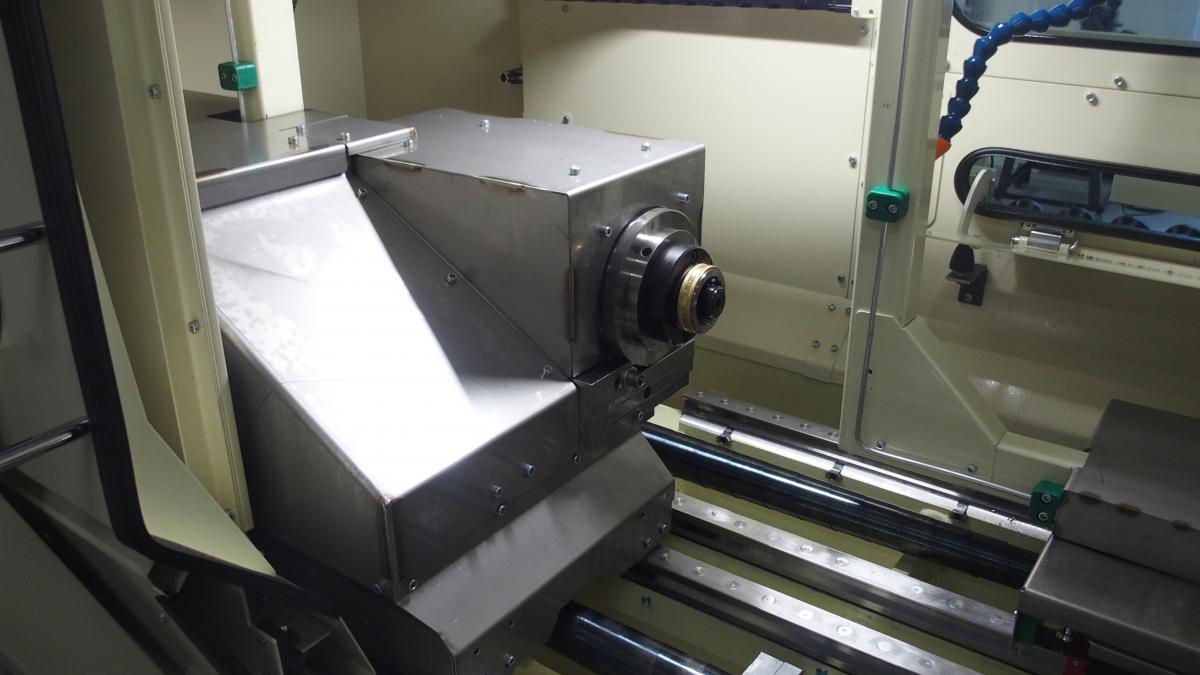

Stroj je určen pro zarovnání čel, srážení vnější hrany čela a vyvrtání středového důlku na hřídeli čerpadla. Zakládání do vstupního dopravníku je prováděno ručně. Obrobky se zaváží v pracovním automatickém cyklu do pracovního prostoru. Nejprve dojde k upnutí obrobku pneumaticky ovládanými chapači a uvolnění obrobeného kusu na výstupní válečkový dopravník. Otevřou se dvířka a podélný NC řízený manipulátor zajede do pracovního prostoru. Z hydraulického upínače odebere obrobený kus a neobrobený předá do hydraulického upínače. Po upnutí odjíždí manipulátor ven z pracovního prostoru a uzavřou se dvířka. Z pravé a levé strany přijedou suporty s vřeteníky a současně provedou obrobení. Cyklus se opakuje.
Hmotnost: cca 7000 kg, DxŠxV: 5400x4400x2100mm, Řídící systém: Siemens Sinumerik 840, Obrobek:hřídel čerpadla, Prováděné operace: zarovnání čel, Obrábění s oplachem, Takt stroje: cca 21 sec/obrobek, Rok výroby: 2017

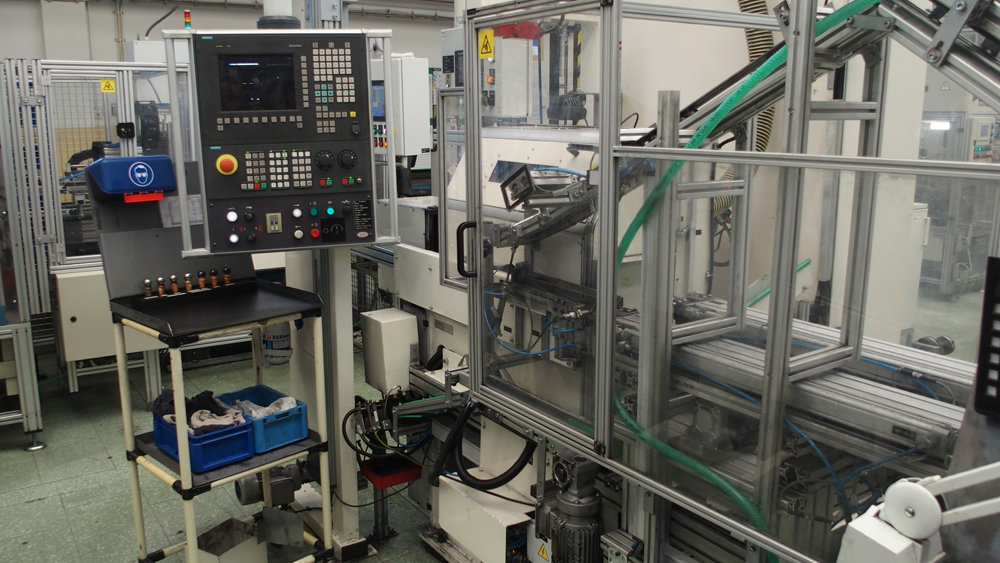

Kulostroj je určen pro soustružení a válečkování kulové části čepu. Je plně automatický. Zakládání je prováděno pomocí chapače robota. Po upnutí, robot odjede a zavřou se dveře kabiny. Dojde k vyjetí soustružícího nože a osoustružení povrchu koule. Suport nože odjede z pracovní polohy a místo něj vyjede válečkovací suport s rolnou, ta zaválcuje osoustružený povrch pomocí řízené osy otočného suportu. Po dokončení válcování, rolna odjede do základní polohy a robot vyveze pomocí chapačů obrobený kus do měření koule
Jedno vřetenový automatický svislý soustruh pro soustružení dříku čepu řízení s dvěma soustružícími suporty a s automatickou manipulací robotem. Stroj je vybaven prokluzovým dopravníkem, mechanickou kontrolou přítomnosti třísky.
Oba stroje jsou vzájemně propojeny pomocí dopravníků do linky
kulostroje:
Hmotnost: cca 4000 kg, DxŠxV: 2000x2000x2600mm, Řídící systém: Siemens Sinumerik 840, Obrobek:čep řízení, Prováděné operace: kompletní obrobení čepu řízení, Obrábění suché, Takt stroje: cca 20 sec/obrobek, Rok výroby: 2015
soustruhu:
Hmotnost: cca 4000 kg, DxŠxV: 2500x2000x2600mm, Řídící systém: Siemens Sinumerik 840, Obrobek:čep řízení, Prováděné operace: kompletní obrobení čepu řízení, Obrábění mokré, Takt stroje: cca 20 sec/obrobek, Rok výroby: 2015

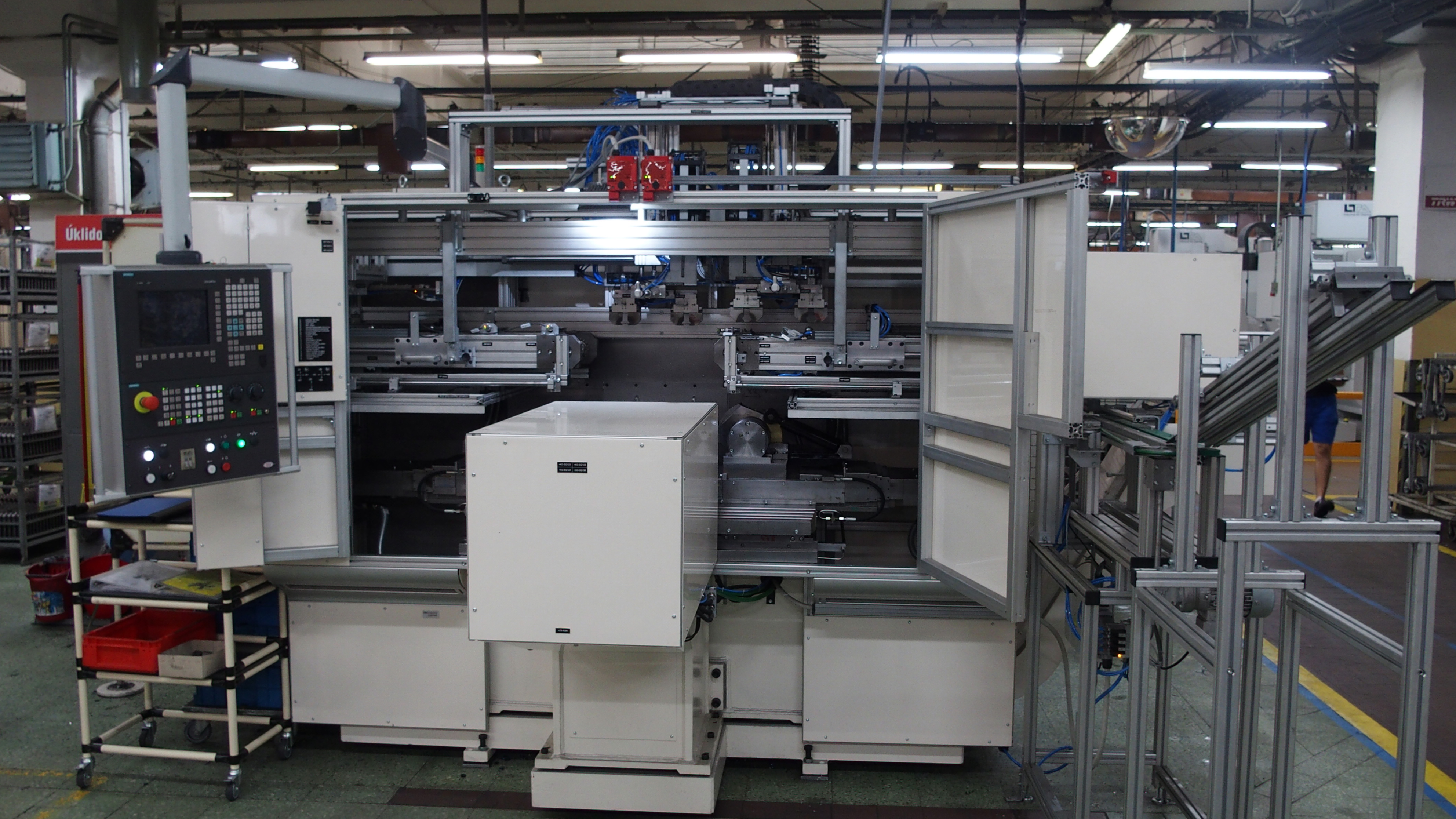

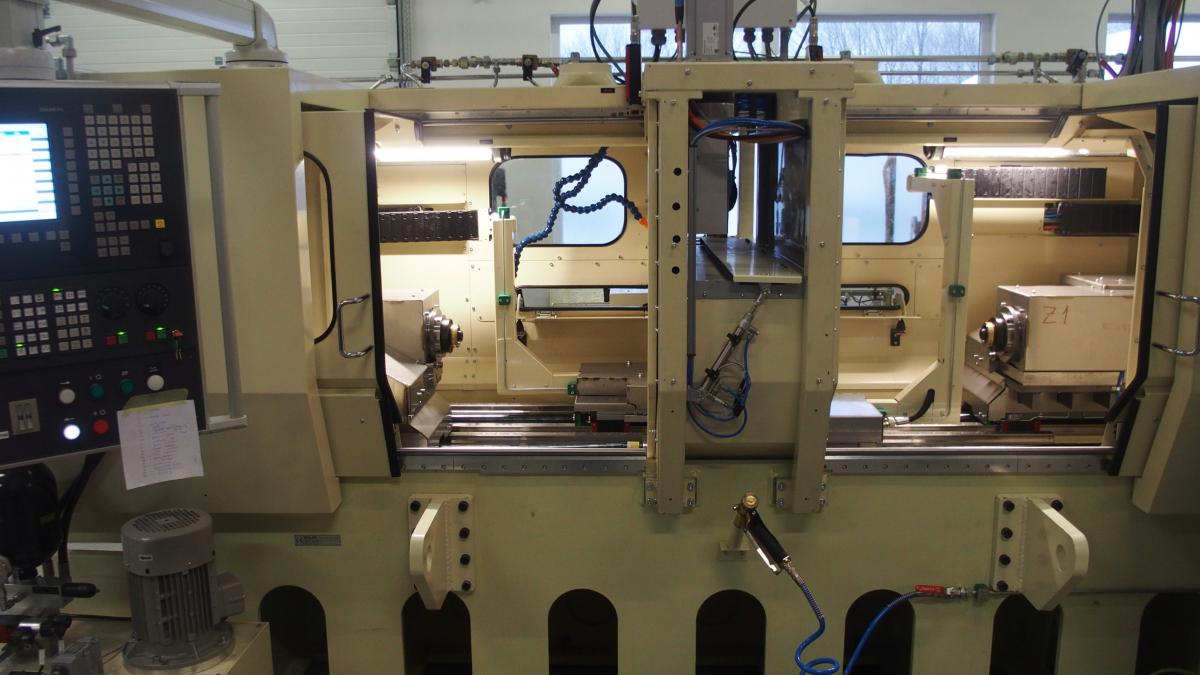

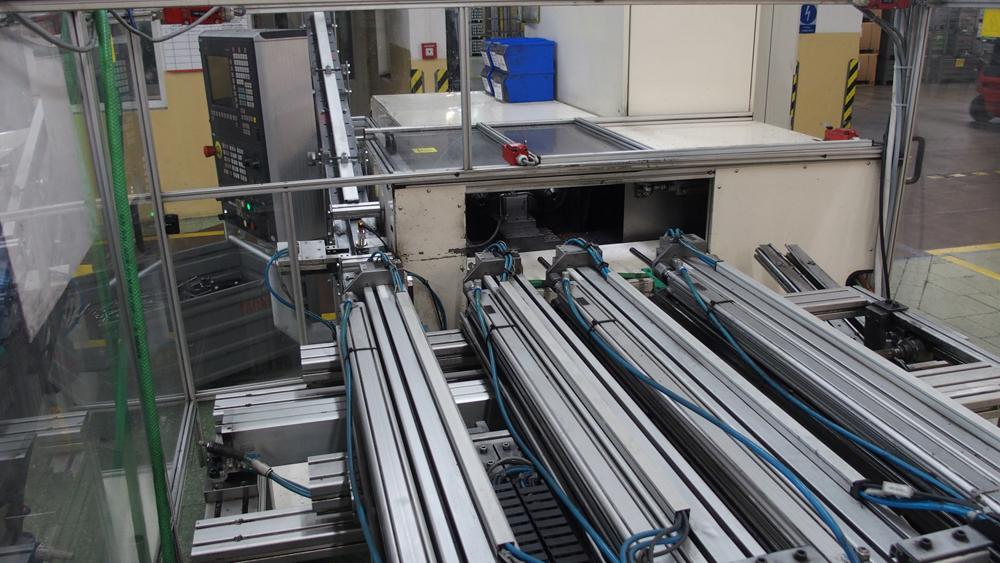

Dvou vřetenový soustruh se dvěma samostatnými křížovými suporty na levé a pravé straně. Upínání obrobků je provedeno do hydraulicky ovládaných rotačních kleštinových upínačů s unašeči. Manipulaci s obrobky zajišťuje šestiosý robot, který odebírá obrobky ze vstupního krokového řetězového dopravníku a vkládá je do kleštinových upínačů. Po obrobení je zkontroluje na délku, roztřídí podle typu a přemístí na vybraný výstupní skluz. Robotizované pracoviště je zabezpečeno ochranným pletivem se dvěma vstupními dveřmi.
Hmotnost: cca 3.900 kg, DxŠxV: 3.300 x 7.000 x 2.300mm, Řídící systém: Siemens Sinumerik 840, Obrobek: vnější kloub, Prováděné operace: soustružení zápichu pro prachovku a sražení vnitřní hrany, Obrábění za sucha, Takt stroje: cca 16 sec/2 obrobky, Rok výroby: 2014
Plně automatický soustruh se dvěma vřeteny, křížovými suporty a pinolami. Ze vstupního prokluzového zásobníku jsou obrobky automaticky dopravovány do vstupního řetězového dopravníku. Pneumaticky ovládaný křížový manipulátor odebírá obrobky z řetězového dopravníku a zakládá je do pracovního prostoru mezi kleštinové upínače a pinoly. Jíž osoustružené obrobky odebírá a přesouvá je do výstupního řetězového dopravníku, na jehož konci jsou přesunuty do výstupního skluzu.
Hmotnost: cca 4.200 kg, DxŠxV: 3.800 x 3.100 x 2.600mm, Řídící systém: Siemens Sinumerik 840, Obrobek: tyč řízení, Prováděné operace: soustružení krčku a zápichu, Obrábění za sucha, Takt stroje: cca 16 sec/2 obrobky, Rok výroby: 2013
Dvouvřetenový soustruh se dvěma samostatnými křížovými suporty na levé a pravé straně. Upínání obrobků je provedeno do hydraulicky ovládaných rotačních kleštinových upínačů s unašeči. Manipulaci s obrobky zajišťuje šestiosý robot, který odebírá obrobky ze vstupního krokového řetězového dopravníku a vkládá je do kleštinových upínačů. Po obrobení je přemístí na výstupní skluz.
Robotizované pracoviště je zabezpečeno ochranným pletivem se dvěma vstupními dveřmi.
Hmotnost: cca 3.900 kg, DxŠxV: 3.300 x 7.000 x 2.300mm, Řídící systém: Siemens Sinumerik 840, Obrobek: vnější kloub, Prováděné operace: soustružení zápichu pro prachovku a sražení vnitřní hrany, Obrábění za sucha, Takt stroje: cca 16 sec/2 obrobky, Rok výroby: 2012
Kulostroj s automatickou manipulací nad pracovním prostorem se dvěma pneumaticky ovládanými zakládacími rameny. Jedná se o rekonstrukci stroje s vřetenem a otočným stolem, na kterém je umístěn soustružící nástroj.
Hmotnost: cca 3.400 kg, DxŠxV: 3.500 x 1.300 x 2.200mm, Řídící systém: Siemens, Obrobek: čep řízení, Prováděné operace: soustružení a válečkování koule, Obrábění za sucha, Takt stroje: cca 15 sec, Rok výroby: 2012

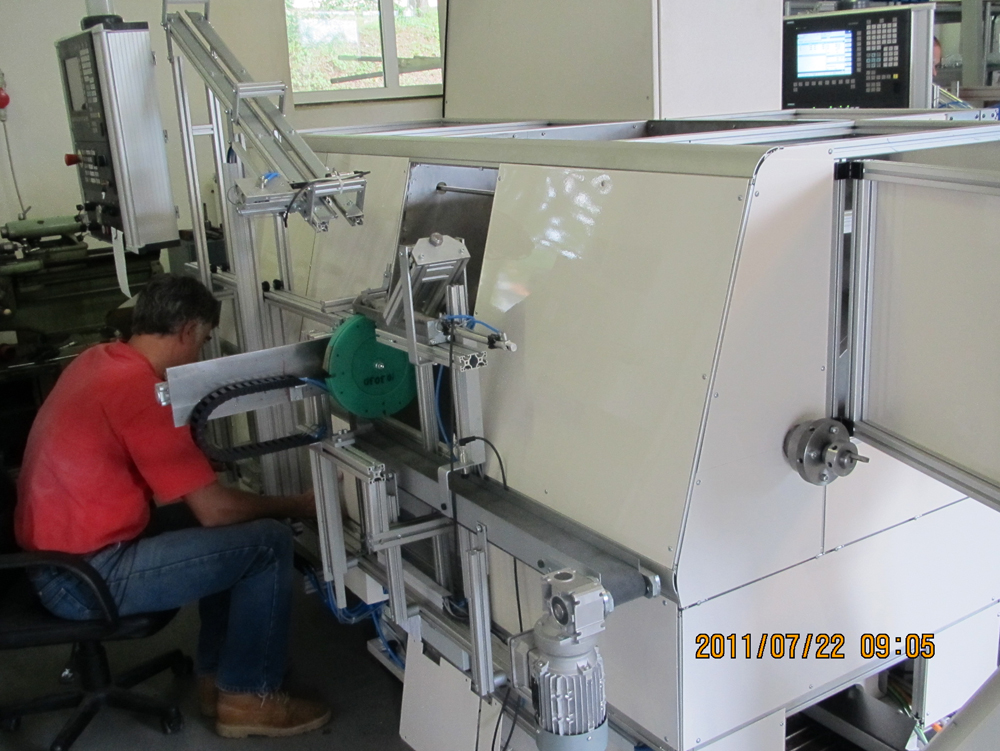

Jedno vřetenový soustruh s hydraulicky ovládanou upínací kleštinou a volně otočným hrotem v pinole. NC křížový suport je doplněn o druhou svislou osu hydraulicky přesuvnou před polohu prvního nože. Manipulaci s obrobky zajišťuje čtyř polohový stůl, který zajede do pracovního prostoru stroje, odebere obrobek a otočí se, čímž naveze nový obrobek.
Hmotnost: cca 4.200 kg, DxŠxV: 3.500 x 2.500 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: čep řízení, Prováděné operace: soustružení čepu bez koule, Obrábění za sucha, Takt stroje: cca 16 sec, Rok výroby: 2011

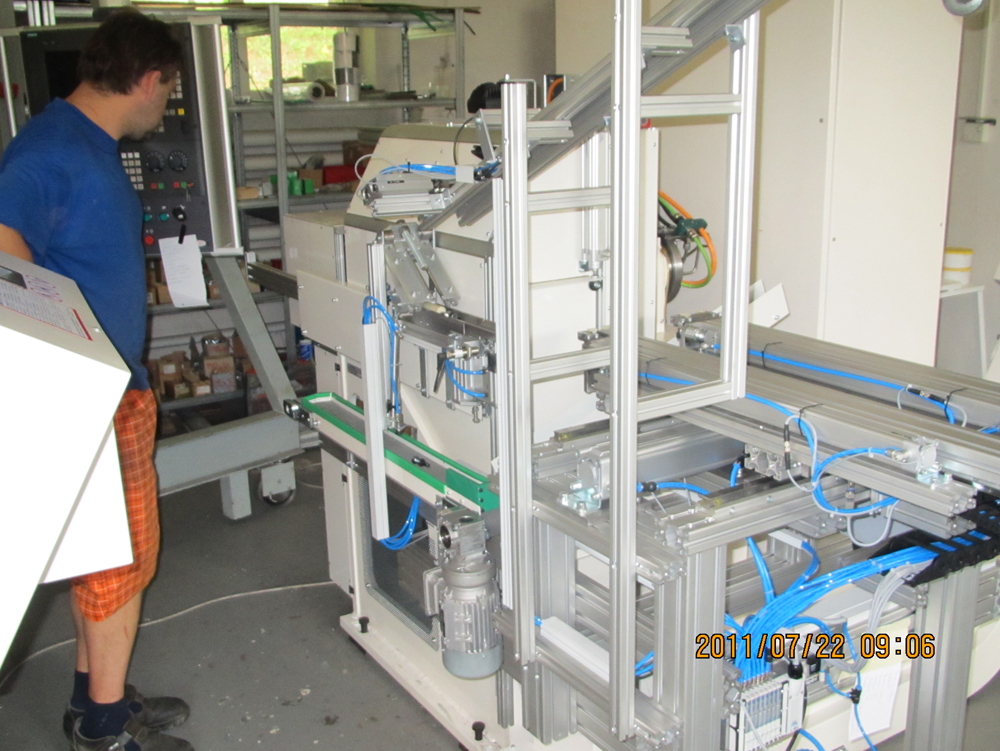

Jedno vřetenový kulostroj s hydraulicky ovládaným upínačem, otočným NC suportem a hydraulicky ovládanou válečkovací kladkou. Ze vstupního zásobníku jsou obrobky dopravovány do pneumaticky ovládaných podavačů na křížovém suportu, které je zaváží a vyváží z pracovního prostoru.
Hmotnost: cca 4.200 kg, DxŠxV: 3.500 x 2.500 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: čep řízení, Prováděné operace: soustružení čepu bez koule, Obrábění za sucha, Takt stroje: cca 16 sec, Rok výroby: 2011
Jedno vřetenový soustruh s hydraulicky ovládanou upínací kleštinou a volně otočným hrotem v pinole. NC křížový suport je doplněn o druhou svislou osu hydraulicky přesuvnou před polohu prvního nože. Manipulaci s obrobky zajišťuje čtyř polohový stůl, který zajede do pracovního prostoru stroje, odebere obrobek a otočí se, čímž naveze nový obrobek.
Hmotnost: cca 4.200 kg, DxŠxV: 3.500 x 2.500 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: čep řízení, Prováděné operace: soustružení čepu bez koule, Obrábění za sucha, Takt stroje: cca 16 sec, Rok výroby: 2011
Plně automatický soustruh se dvěma vřeteny, křížovým suportem a tandemovým NC suportem pro korekci druhého obráběcího nástroje. Ze vstupního zásobníku jsou obrobky dopravovány do pneumaticky ovládaných podavačů na křížovém suportu, které je zaváží a vyváží z obou kleštinových upínačů.
Hmotnost: cca 3.800 kg, DxŠxV: 5.000 x 2.800 x 2.900mm, Řídící systém: Siemens Sinumerik 840, Obrobek: tyč řízení, Prováděné operace: soustružení zápichu, Obrábění za sucha, Takt stroje: cca 18 sec/2 obrobky, Rok výroby: 2006
Svislý dvouvřetenový soustruh se dvěma samostatnými vřeteny na levé a pravé straně a jedním křížovým suportem mezi nimi. Upínání obrobků je provedeno do hydraulicky ovládaných rotačních kleštinových upínačů. Manipulaci s obrobky zajišťuje robot typu SCARA, který odebírá obrobky ze vstupního dopravníku a vkládá je do kleštinových upínačů. Po obrobení je přemístí do kontrolní stanice na přeměření obrobeného průměru. Robotizované pracoviště je zabezpečeno ochranným pletivem se dvěma vstupními dveřmi.
Hmotnost: cca 4.200 kg, DxŠxV: 3.500 x 3.000 x 2.300mm, Řídící systém: Siemens Sinumerik 840, Obrobek: čep řízení, Prováděné operace: tvarové soustružení, Obrábění za sucha, Takt stroje: cca 16 sec, Rok výroby: 2010

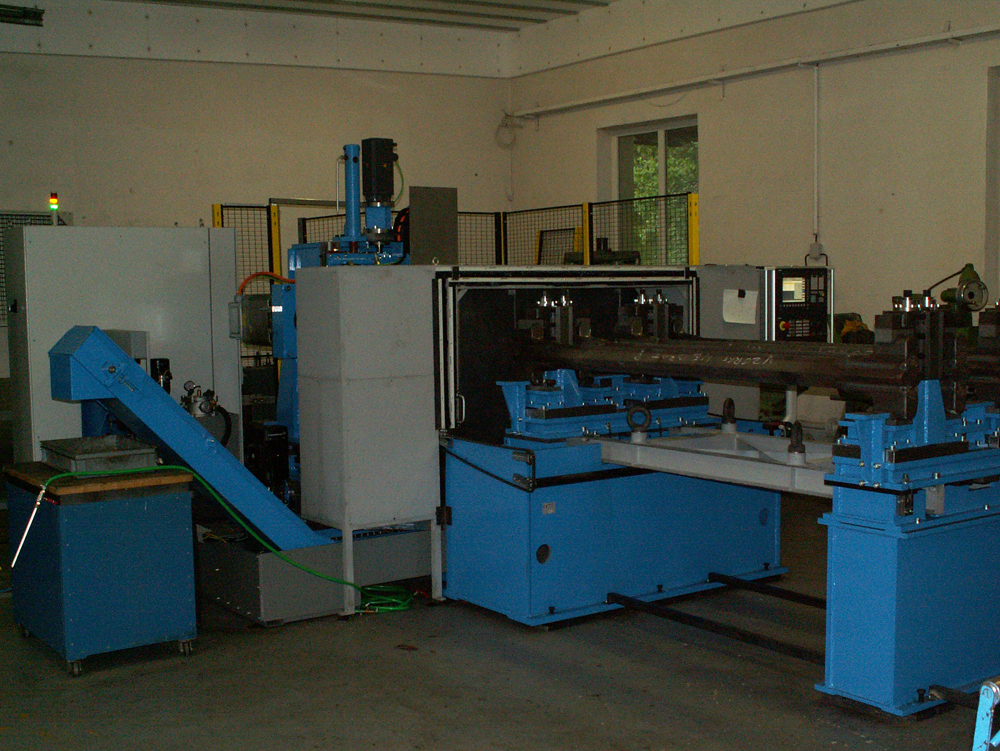

Vrtací stroj s 3D modulem, který vrtá otvory do průměru 50mm. Speciální středící upínač umožňuje upnutí až 12 metrových obrobků.
Hmotnost: cca 12.000 kg, DxŠxV: 5.000 x 5.500 x 2.600mm, Řídící systém: Siemens Sinumerik 840, Obrobek: jeřábový nosník, Prováděné operace: vrtání, Obrábění pod vodou, Takt stroje: cca 12 minut/ 4 nosníky, Rok výroby: 2007
Strojní zařízení pro kalibraci pístních kroužků, plně automatické. Ze vstupního zásobníku jsou obrobky přepravovány po jednom kuse do pracovního prostoru. Po obrobení kroužky vypadávají po dráze na přepravní tyč.
Hmotnost: cca 800 kg, DxŠxV: 2.000 x 1.000 x 1.600mm, Řídící systém: Siemens Simatic 300, Obrobek: pístní kroužek, Obrábění pod vodou, Prováděné operace: kalibrace PK, Takt stroje: cca 8 sec, Rok výroby: 2007

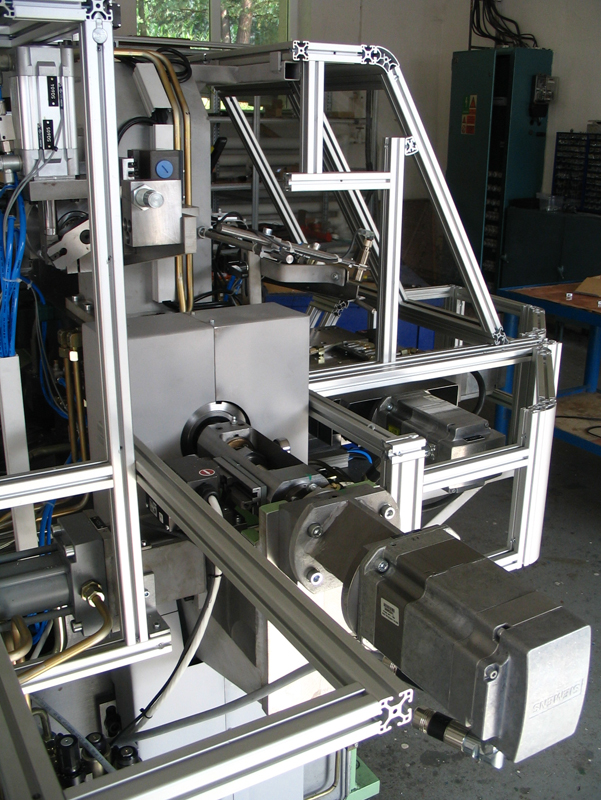

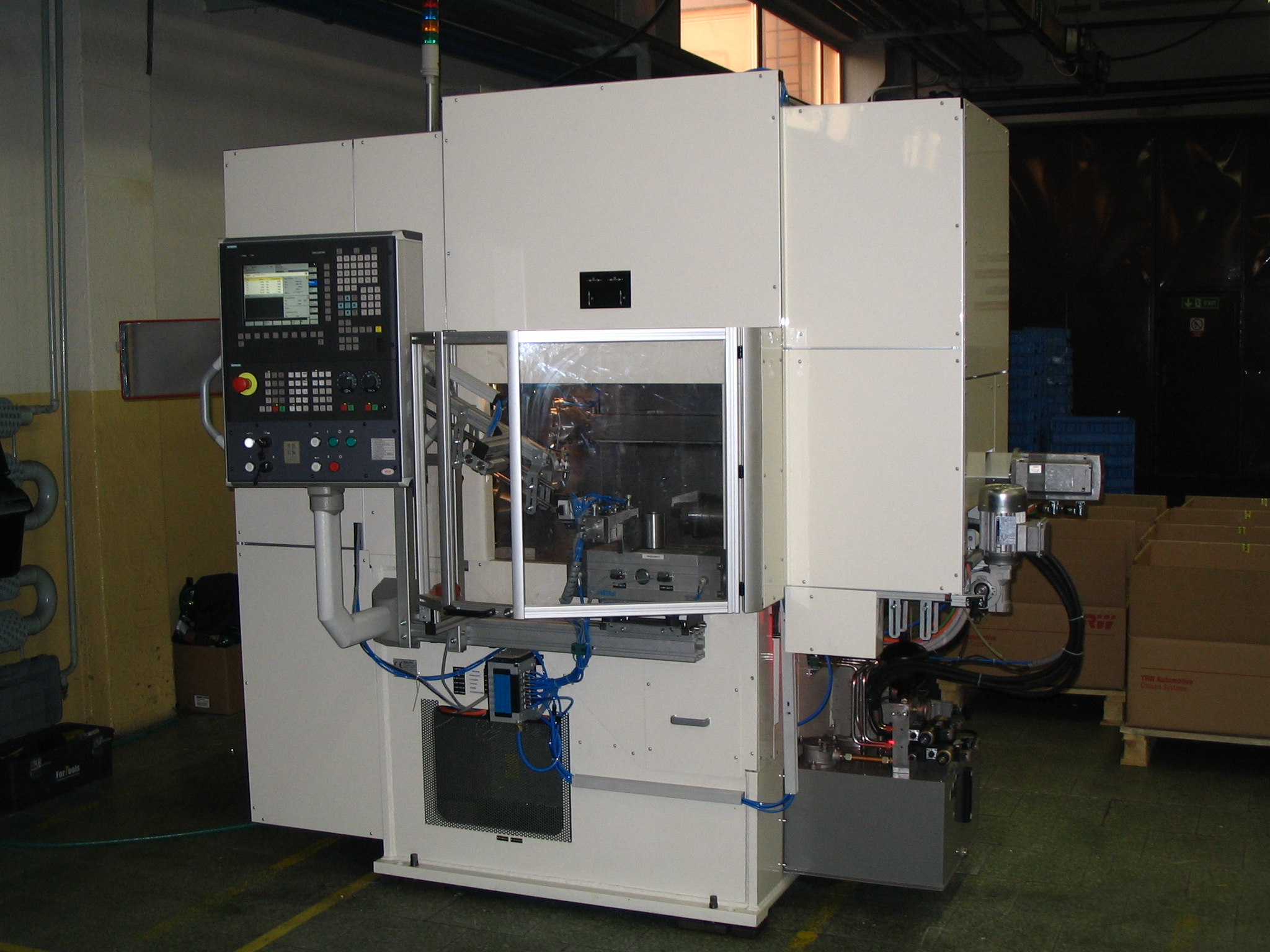

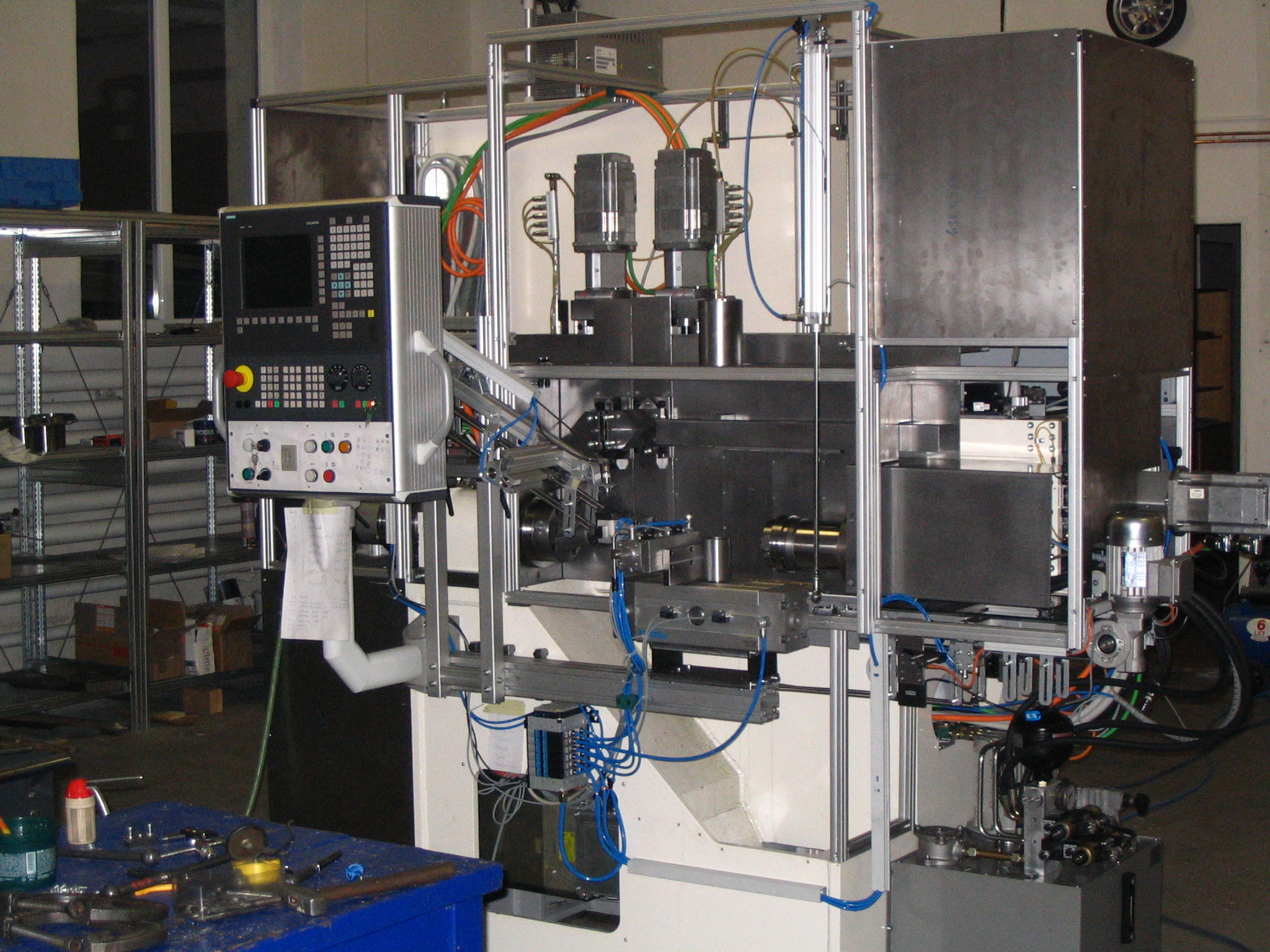

Soustružící stroj se dvěma svislými suporty, jedním podélným suportem a NC pinolou. Pneumaticky ovládaná manipulace zaváží obrobek do pinoly, kde se upne ve sklíčidle a pinola jej zaveze do kleštinového upínače ve vřetenu. Kleština a sklíčidlo pinoly jsou ovládány hydraulicky. Nahání se pouze vřeteno, pinola se roztáčí přes obrobek. Po dokončení soustružení pinola odjede i s obrobkem a vypustí jej do skluzu.
Hmotnost: cca 3.500 kg, DxŠxV: 2.750 x 1.800 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: tyč řízení, Prováděné operace: soustružení krčku a zápichu
Obrábění za sucha, Takt stroje: cca 18 sec, Rok výroby: 2006

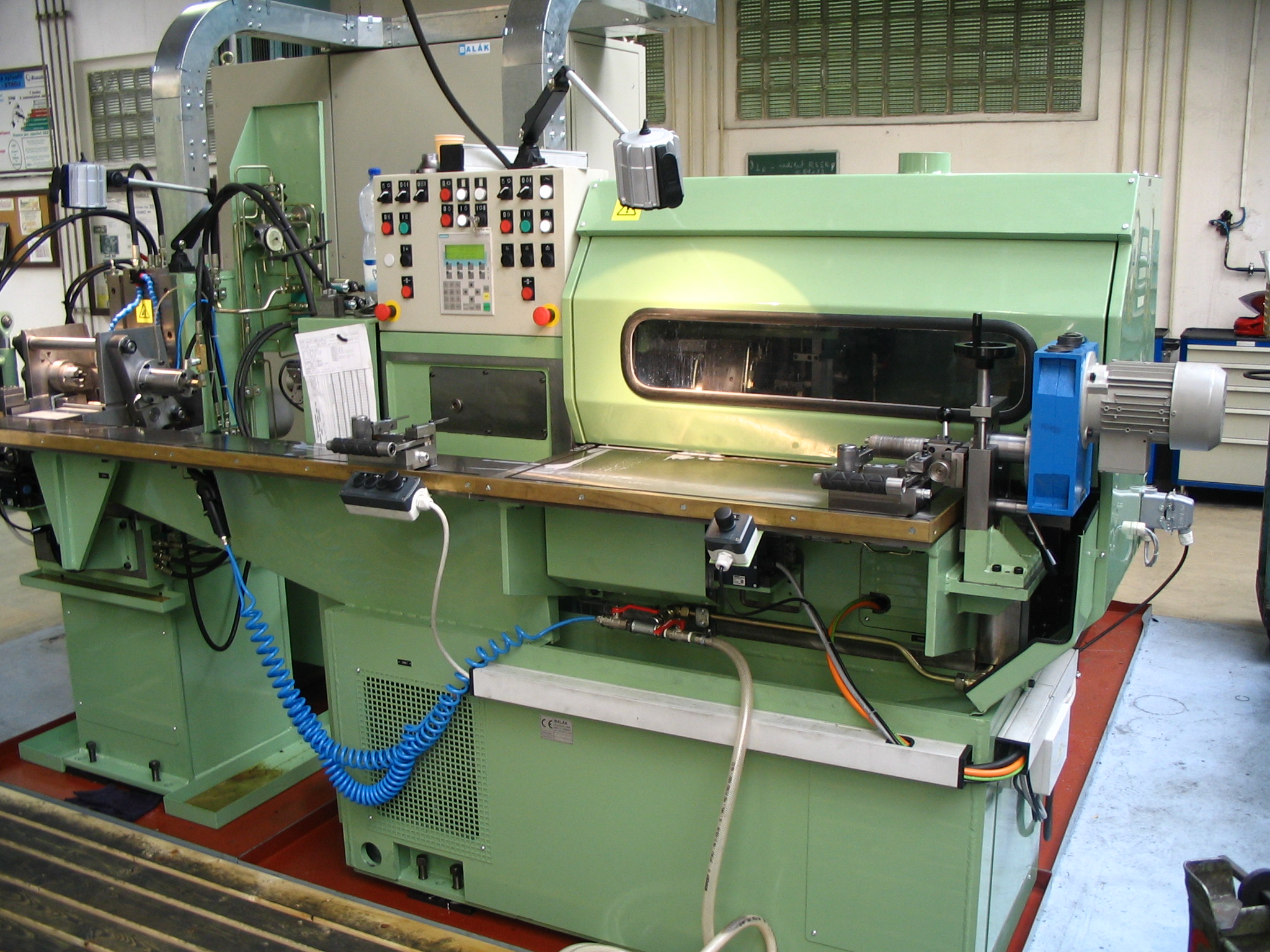

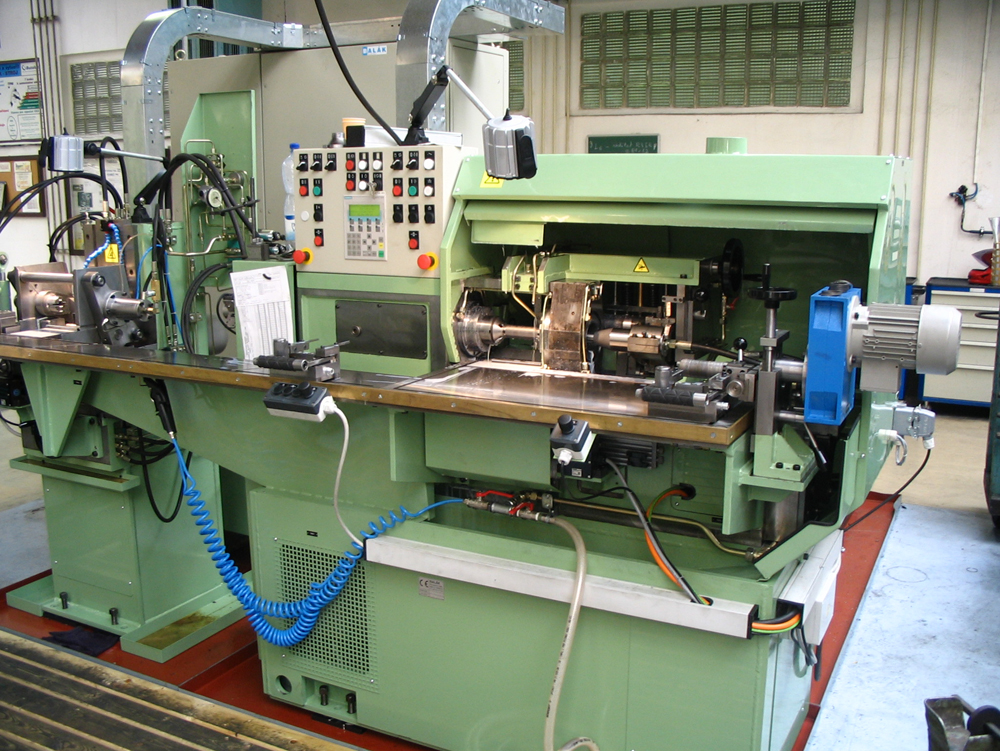

Tvarový kopírovací soustruh na obrábění pístních kroužků. Stroj pomocí vačkového mechanismu soustruží vnější a vnitřní tvarový průměr PK. Následně provede výřez pod požadovaným úhlem tak, že po sevření jsou PK kruhové.
Hmotnost: cca 3.800 kg, DxŠxV: 3.800 x 2.300 x 2.200mm, Řídící systém: Siemens Simatic 300, Obrobek: paket pístních kroužků Ø20-50mm, Prováděné operace: vnitřní a vnější tvarové soustružení, rozříznutí výřezu, Obrábění pod vodou, Takt stroje: cca 3 min/25 obrobků, Rok výroby: 2006
Plně automatický stroj se vstupním zásobním pístních kroužků, pneumatickou manipulací, hydraulickou upínací pinolou a dvěma křížovými suporty na valivých blocích. Stroj je vybaven odsávacím zařízením.
Hmotnost: cca 4.900 kg, DxŠxV: 2.800 x 2.200 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: pístní kroužek, Prováděné operace: soustružení vnějšího a vnitřního průměru, zapichování, Obrábění za sucha, Takt stroje: cca 30 sec/paket, Rok výroby: 2006

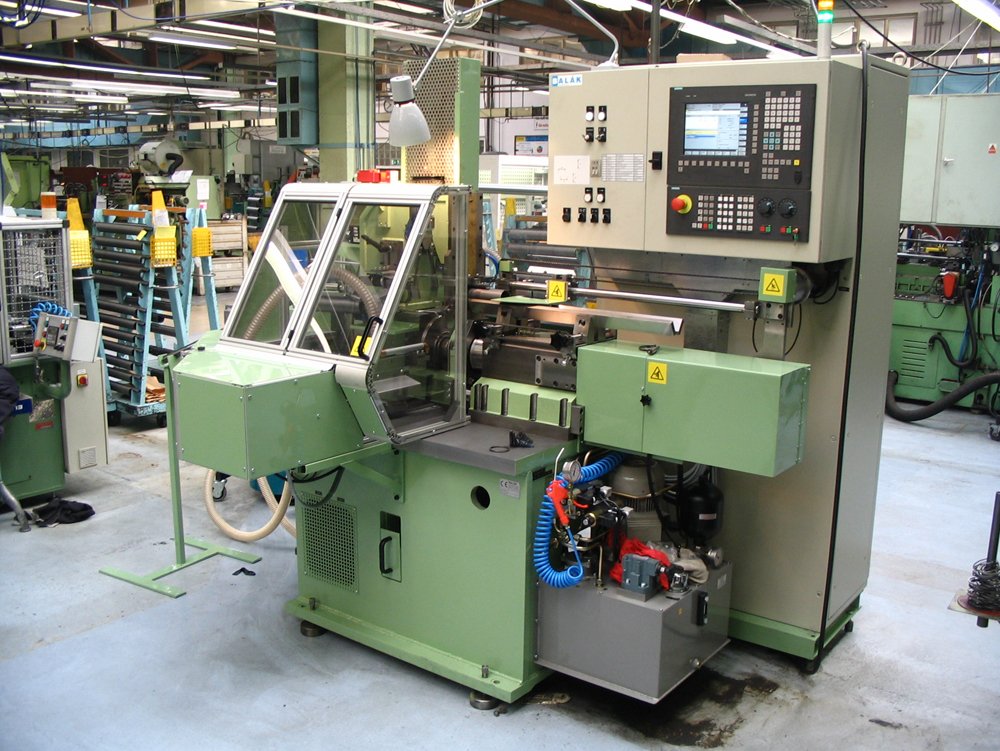

Přestavba soustružícího stroje s jedním vřetenem, křížovým suportem a hydraulicky ovládanou pinolou. Pneumaticky ovládaná manipulace zaváží obrobek z vibračního zásobníku do pracovního prostoru, kde se obrobek proti kleštinovému upínači, hydraulicky ovládanému, dotlačí pinolou s volně otočným hrotem. Nahání se pouze vřeteno, pinola se roztáčí přes obrobek. Po dokončení soustružení manipulace obrobek vyveze ven z pracovního prostoru.
Hmotnost: cca 3.300 kg, DxŠxV: 3.800 x 2.500 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: čep řízení, Prováděné operace: soustružení krčku a zápichu Obrábění za sucha, Takt stroje: cca 16 sec, Rok výroby: 2005

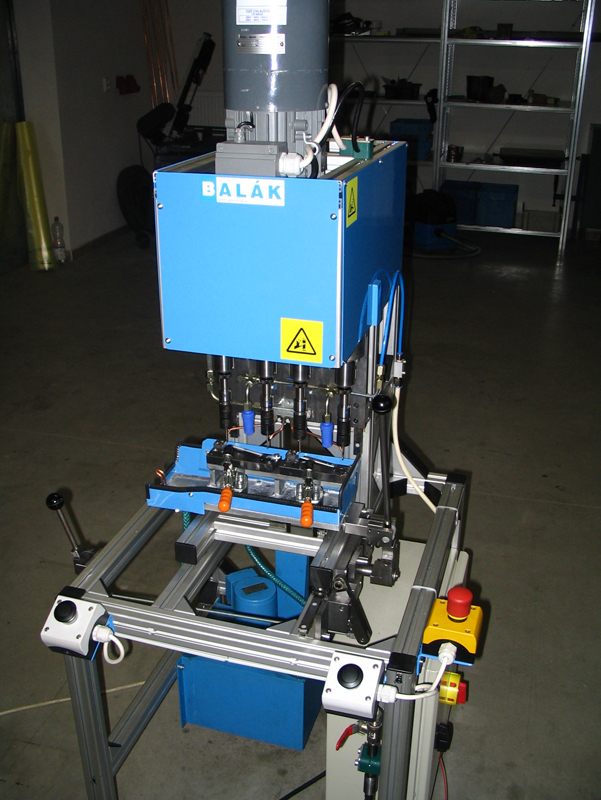

Čtyř vřetenový stroj na závitování ve třech polohách s ruční obsluhou. Obsluha naloží obrobek do ručně ovládaného upínače. Pomocí ručních pák obrobek přemísťuje do tří pracovních poloh. V každé poloze obsluha odstartuje závitovací program. Po dojetí do požadované hloubky závitník reverzuje. Stoupání závitníku je spřaženo se závitovou patronou.
Hmotnost: cca 450 kg, DxŠxV: 1.300 x 800 x 1.500mm, Řídící systém: Siemens Simatic 300, Obrobek: vnější kloub, Prováděné operace: protahování závitů, Takt stroje: cca 30 sec/2 ks, Rok výroby: 2004

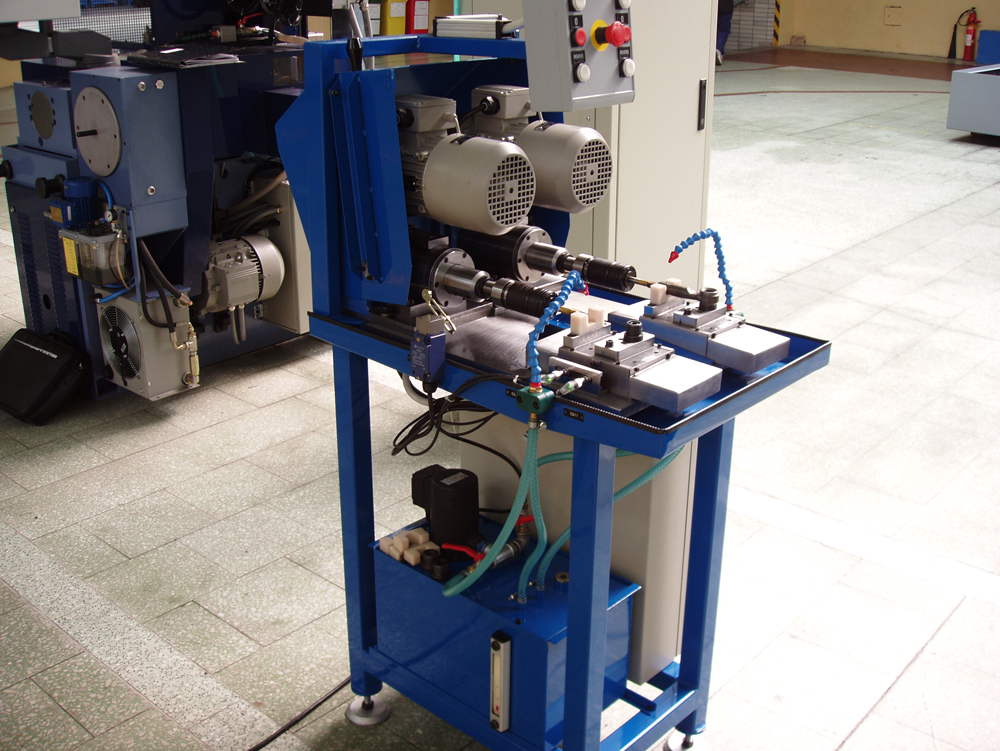

Dvou vřetenový stroj na protahování závitů s ruční obsluhou. Obsluha naloží obrobek do přípravku, který zatlačí proti vřetenům. Protahovací závitník, který se otáčí ve vřetenu, si obrobek přitahuje k sobě na suportu pod pružinou. Po dojetí do požadované hloubky závitník reverzuje.
Hmotnost: cca 450 kg, DxŠxV: 1.300 x 800 x 1.500mm, Řídící systém: Siemens Simatic 300, Obrobek: vnější kloub, Prováděné operace: protahování závitů, Takt stroje: cca 30 sec/2 ks, Rok výroby: 2004
Tvarový kopírovací soustruh na obrábění pístních kroužků. Stroj pomocí vačkového mechanismu soustruží vnější a vnitřní tvarový průměr PK. Následně provede výřez pod požadovaným úhlem tak, že po sevření jsou PK kruhové.
Hmotnost: cca 3.800 kg, DxŠxV: 3.800 x 2.300 x 2.200mm, Řídící systém: Siemens Simatic 300, Obrobek: paket pístních kroužků Ø20-50mm, Prováděné operace: vnitřní a vnější tvarové soustružení, rozříznutí výřezu, Obrábění pod vodou, Takt stroje: cca 3 min/25 obrobků, Rok výroby: 2003
Rekonstrukce stroje na obrábění kulového čepu. Doplnění automatické manipulace se vstupním a výstupním zásobníkem. Nové uložení vřeten, nový řídící systém stroje.
Hmotnost: cca 2.800 kg, DxŠxV: 2.600 x 2.000 x 2.200mm, Řídící systém: Siemens Sinumerik 840, Obrobek: kulový čep, Prováděné operace: soustružení a válečkování koule
Obrábění za sucha, Takt stroje: cca 18 sec, Rok výroby: 2003

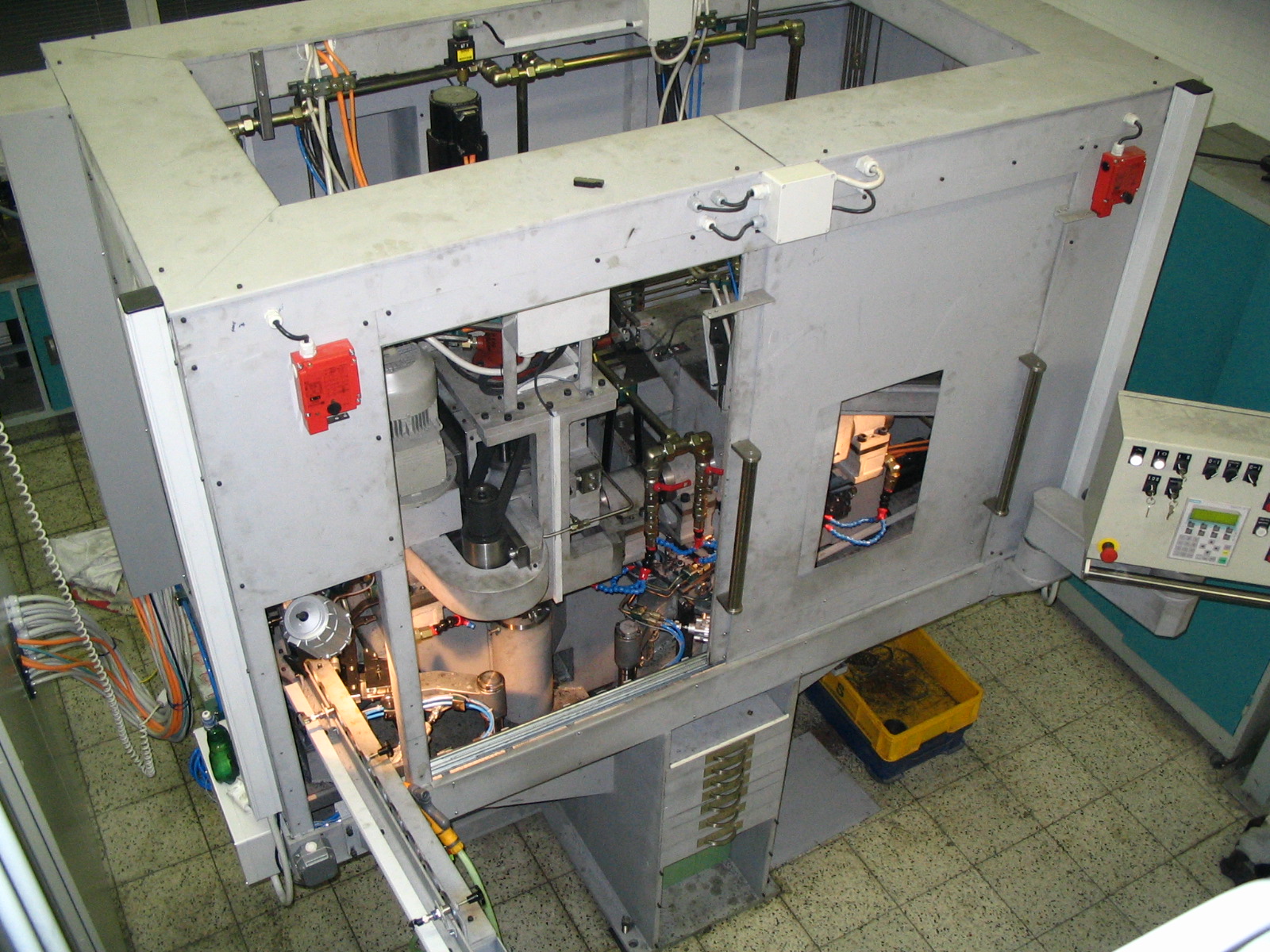

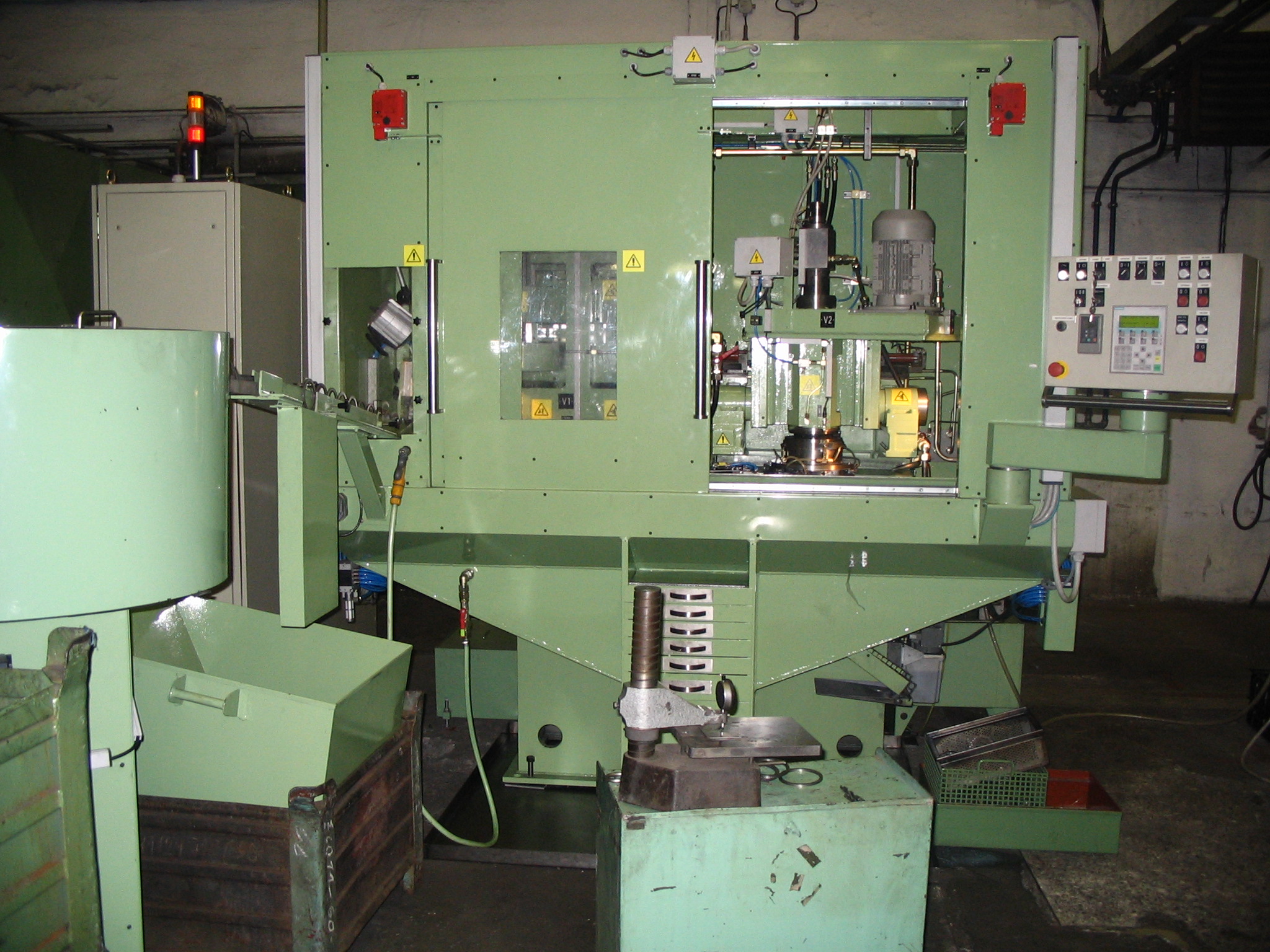

Dvou vřetenový plně automatický obráběcí stroj. Z vibračního zásobníku se obrobky dopravují do pneumaticky ovládaného manipulátoru, který je založí do první upínací polohy pod vřetenem. Po upnutí se obrobí vnitřní a vnější průměr. Druhý manipulátor zaveze obrobek do druhé upínací polohy, kde se obrobek rozpíchne na dvě poloviny. Po obrobení jsou obrobky vypuštěny na skluz ven ze stroje.
Pro seřizování je stroj vybaven sklápěcím mechanizmem s klínováním, takže se obě vřetena mohou sklopit směrem k obsluze.
Hmotnost: cca 3.600 kg, DxŠxV: 3.500 x 4.000 x 2.200mm, Řídící systém: Siemens Simatic 300, Obrobek: paket pístních kroužků Ø50-100mm, Prováděné operace: obrobení vnitřního a vnějšího průměru, rozpíchnutí, Obrábění pod vodou, Takt stroje: cca 50 sec, Rok výroby: 2003
