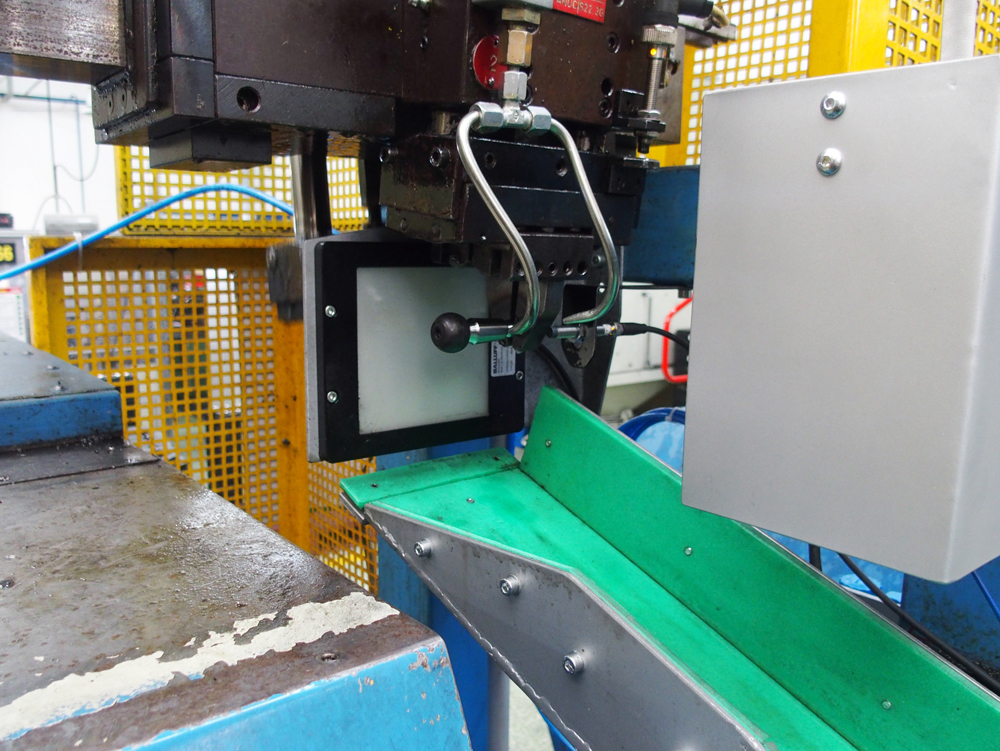

Kamera vyhodnocuje přítomnost namotané třísky z předešlé operace soustružení, pokud jí zjistí, separuje obrobek mezi NOK.
Reference - manipulatory
13 08013
Technický popis:
Hmotnost: 20 kg, DxŠxV: 800 x 300 x 1000, Řídící systém: Siemens logo, Obrobek: čep řízení, Prováděné operace: kontrola přítomnosti třísky, Takt stroje: cca 16 sec, Rok výroby: 2014
13 05213
Pneumaticky ovládaná manipulace se dvěma suporty a jednou kontrolní kamerou, která snímá konturu obrobku. Kamera vyhodnocuje přítomnost namotané třísky z předešlé operace soustružení, pokud jí zjistí, separuje obrobek mezi NOK.
Technický popis:
Hmotnost: 15 kg, DxŠxV: 300 x 100 x 350, Řídící systém: ovládaní ze stroje, Obrobek: tyč řízení, Prováděné operace: kontrola přítomnosti třísky, Takt stroje: cca 8 sec, Rok výroby: 2014

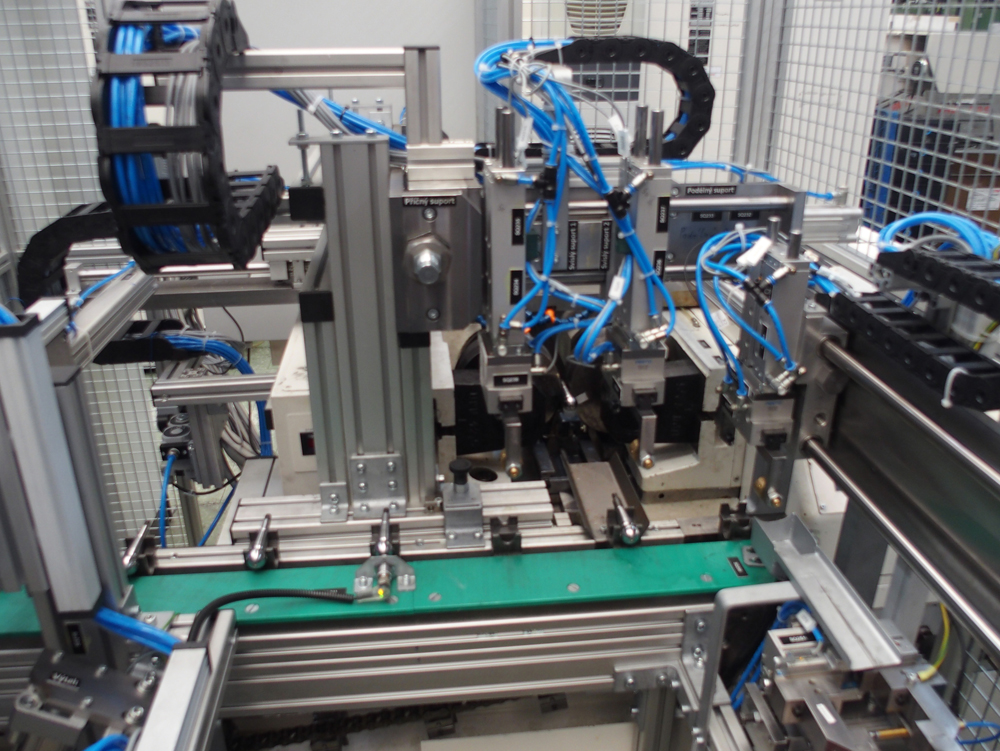

13 04713
Pneumaticky ovládaná manipulace s obrobky, které jsou dopravovány z předchozího stroje na krokový řetězový dopravník. Z něj pokračují pomocí křížového suportu do pracovního prostoru válcovačky závitů a odtud do měřící stanice, kde je změřen vnější vyválcovaný průměr závitu. NOK obrobky se separují, ostatní pokračují na výstupní prokluzový dopravník. Na displeji pro měření se nastaví oblast OK, naměřené hodnoty se zaznamenávají.
Technický popis:
Hmotnost: cca 450 kg, DxŠxV: 2.800 x 2.600 x 1.850mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: zavážení obrobků do a z pracovního prostoru, měření průměru, Takt stroje: cca 8 sec, Rok výroby: 2014

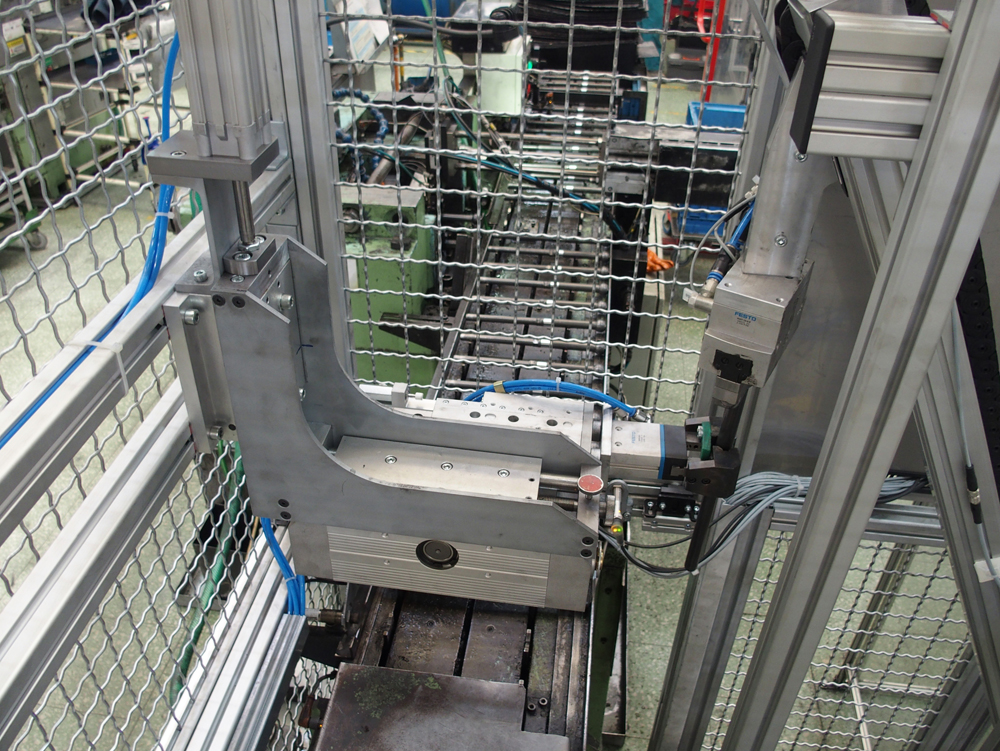

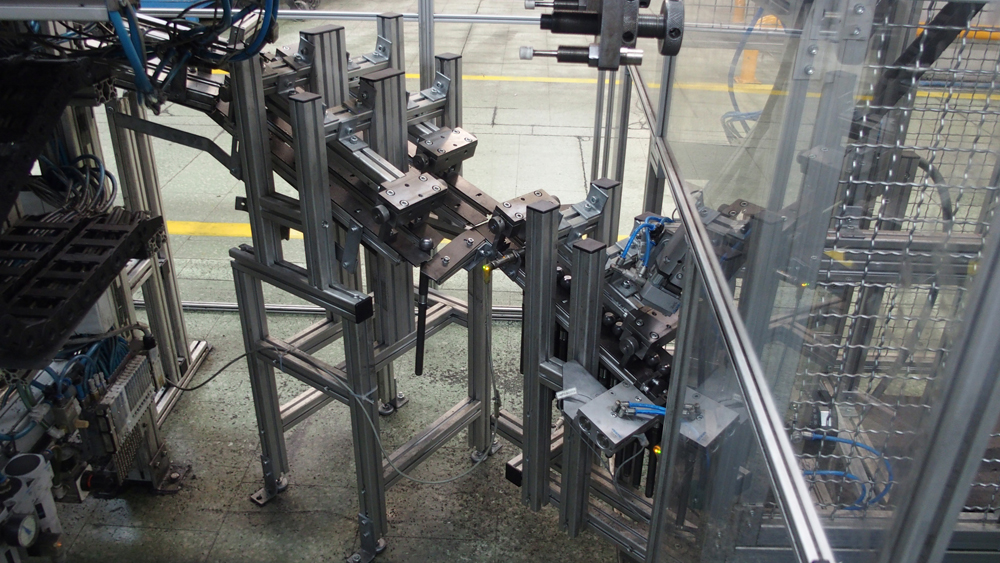

13 03713
Pneumaticky ovládaný manipulátor, který sjednocuje dva výstupy s obrobky ze stroje do výtahu. Z výtahu je překládá na vstupní řetězový dopravník následujícího stroje.
Technický popis:
Hmotnost: 170 kg, DxŠxV: 2.000 x 1.000 x 1.800mm, Řídící systém: ovládání ze stroje, Obrobek: řídící tyč, Prováděné operace: mezioperační doprava, Takt stroje: cca 10 sec, Rok výroby: 2013

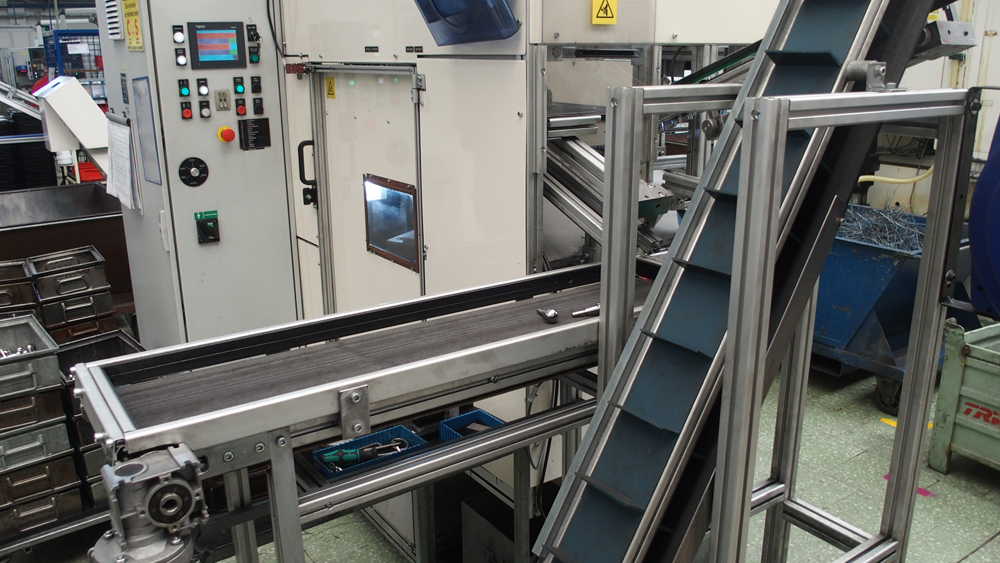

12 09212 - 09312
Výtah s hradítky na nekonečném pásu přepravuje obrobky na vnitřní straně do výšky vstupního dopravníku. Vodorovný prokluzový dopravník hromadí obrobky na výstupu ze stroje.
Technický popis:
Hmotnost: cca 450 kg, DxŠxV: 2.800 x 2.600 x 1.850mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: zavážení obrobků do a z pracovního prostoru, měření průměru, Takt stroje: cca 8 sec, Rok výroby: 2013

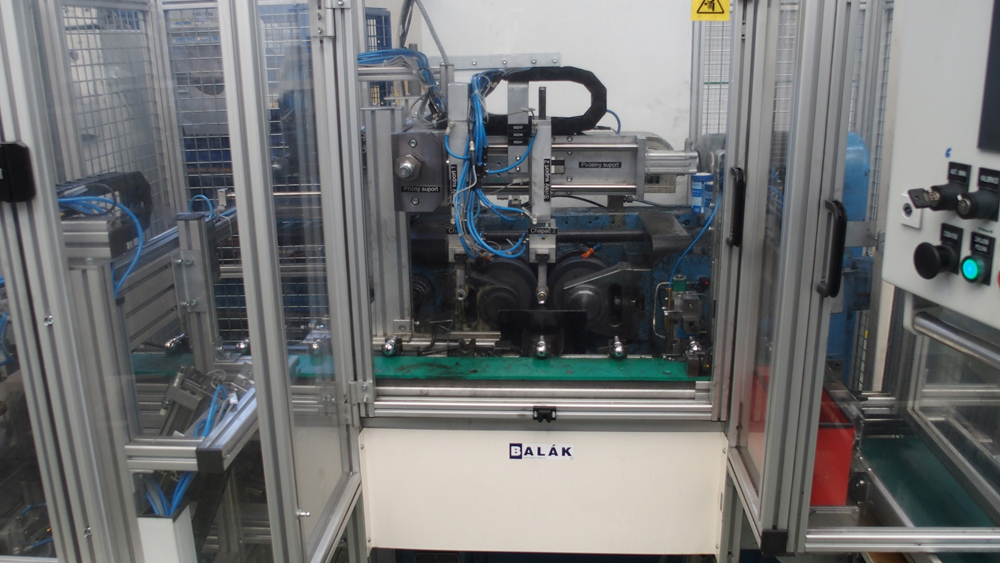

12 07612
Pneumaticky ovládaná manipulace s obrobky, které jsou dopravovány z předchozího stroje na krokový řetězový dopravník. Z něj pokračují pomocí křížového suportu do pracovního prostoru válcovačky závitů a odtud do měřící stanice, kde je změřen vnější vyválcovaný průměr závitu. NOK obrobky se separují, ostatní pokračují na výstupní prokluzový dopravník. Na displeji pro měření se nastaví oblast OK, naměřené hodnoty se zaznamenávají.
Technický popis:
Hmotnost: cca 450 kg, DxŠxV: 2.800 x 2.600 x 1.850mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: zavážení obrobků do a z pracovního prostoru, měření průměru, Takt stroje: cca 8 sec, Rok výroby: 2013

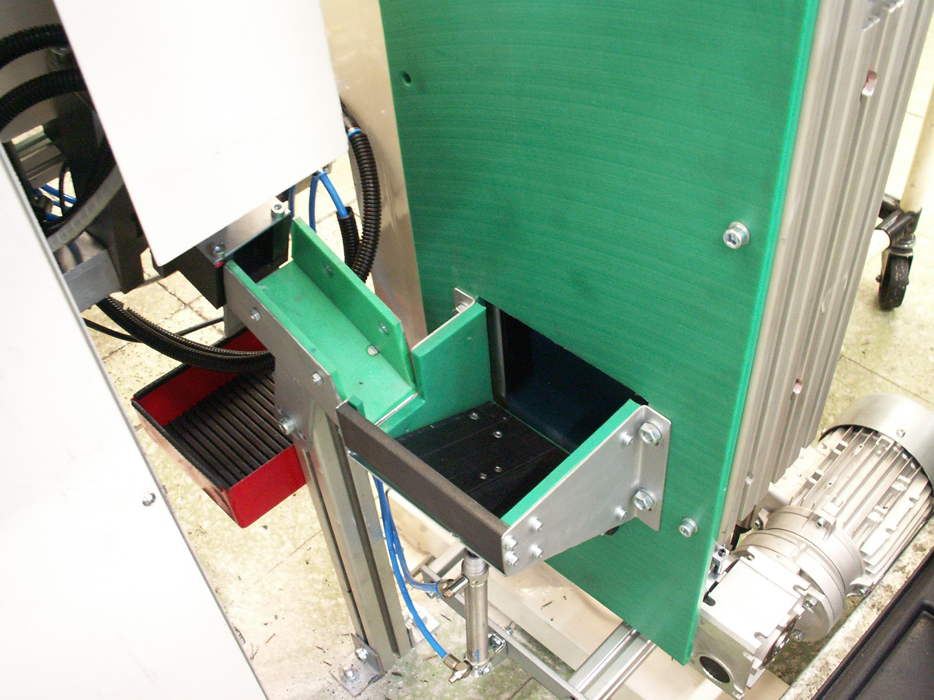

12 07512
Lomený mostní hradítkový dopravník, naháněný dvěma elektro motory. Dopravník zajišťuje průchod mezi stroji.
Technický popis:
Hmotnost: cca 105 kg, DxŠxV: 3.000 x 300 x 2.200 mm, Řídící systém: trvalý chod, Obrobek: čep řízení, Prováděné operace: převážení obrobků mezi uličkou, Takt stroje: cca 10 sec, Rok výroby: 2013

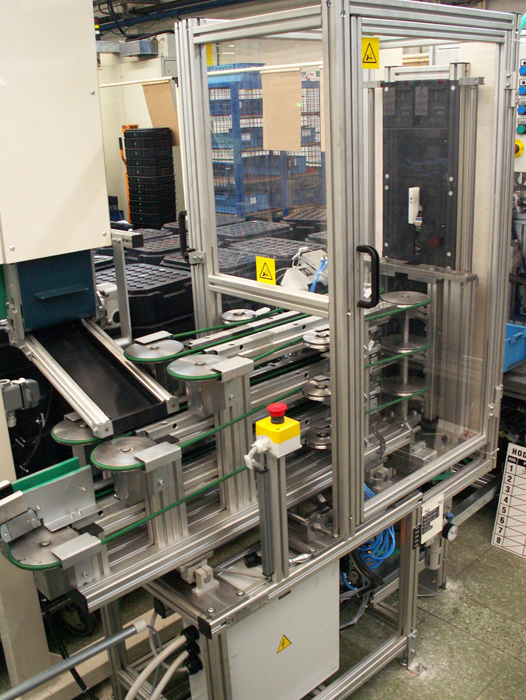

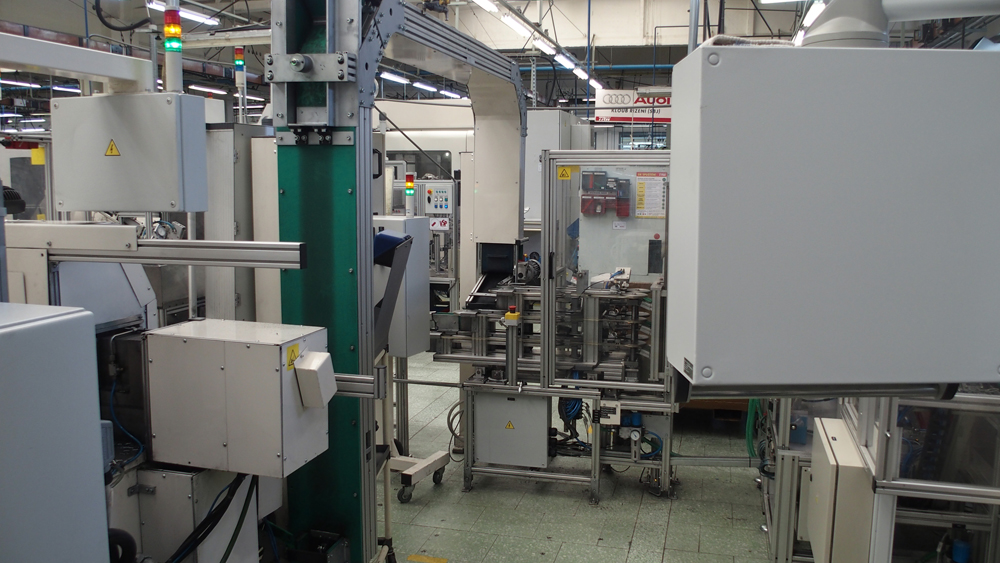

12 07412
Třípatrový prokluzový dopravník, v kterém se přepravují obrobky směrem k výtahu. Ten je vyváží do jednoho společného skluzu k další operaci. První a druhé patro plní předchozí stroje, horní třetí patro je pro ruční zakládaní.
Technický popis:
Hmotnost: cca 110 kg, DxŠxV: 1.300 x 800 x 1.800mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: zavážení obrobků ze tří vstupů do jednoho výstupního skluzu, Takt stroje: cca 8 sec, Rok výroby: 2013
12 07112
Vibrační zásobník obrobků, ze kterého jsou obrobky pomocí pásu s hradítky vynášeny na vstupní skluz k další operaci.
Technický popis:
Hmotnost: cca 90 kg, DxŠxV: 1.200 x 600 x 2.000 mm, Řídící systém: řízení z následného stroje, Obrobek: čep řízení, Prováděné operace: doprava obrobků do vstupního skluzu, Takt stroje: cca 5 sec, Rok výroby: 2013

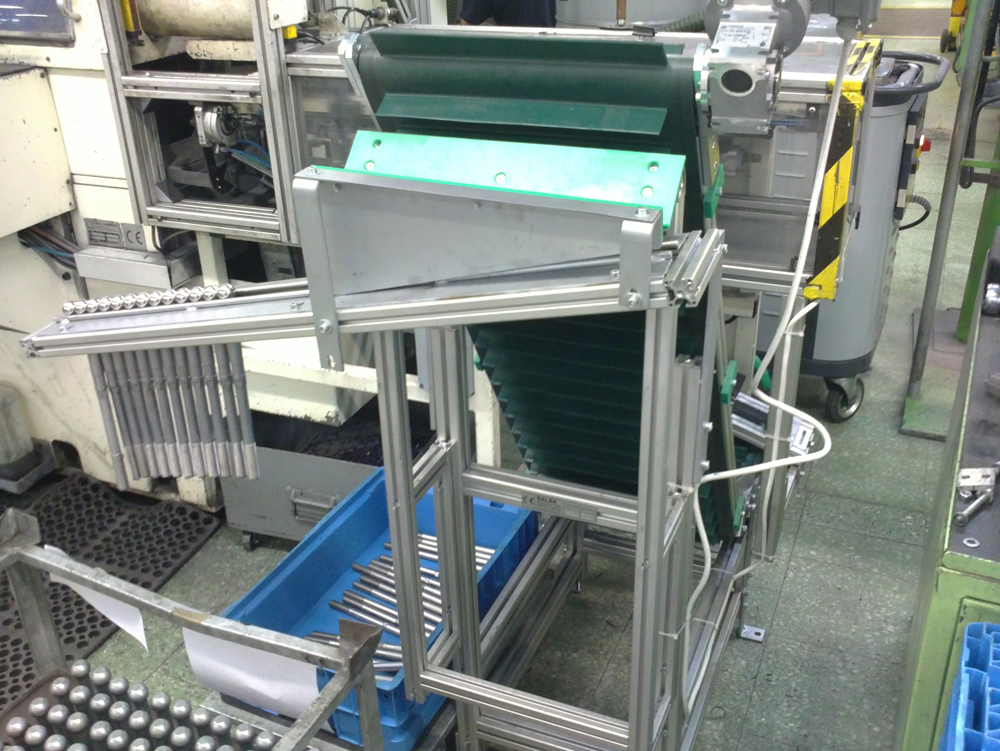

12 00712
Zalomený pásový dopravník pro vynášení obrobků do ergonomické výšky
Technický popis:
Hmotnost: cca 35 kg, DxŠxV: 1.200 x 1.000 x 1.100mm, Řídící systém: trvalý chod, Obrobek: tyč řízení, Prováděné operace: Vyvážení obrobků na výstupní skluz, Takt stroje: cca 15 sec, Rok výroby: 2012

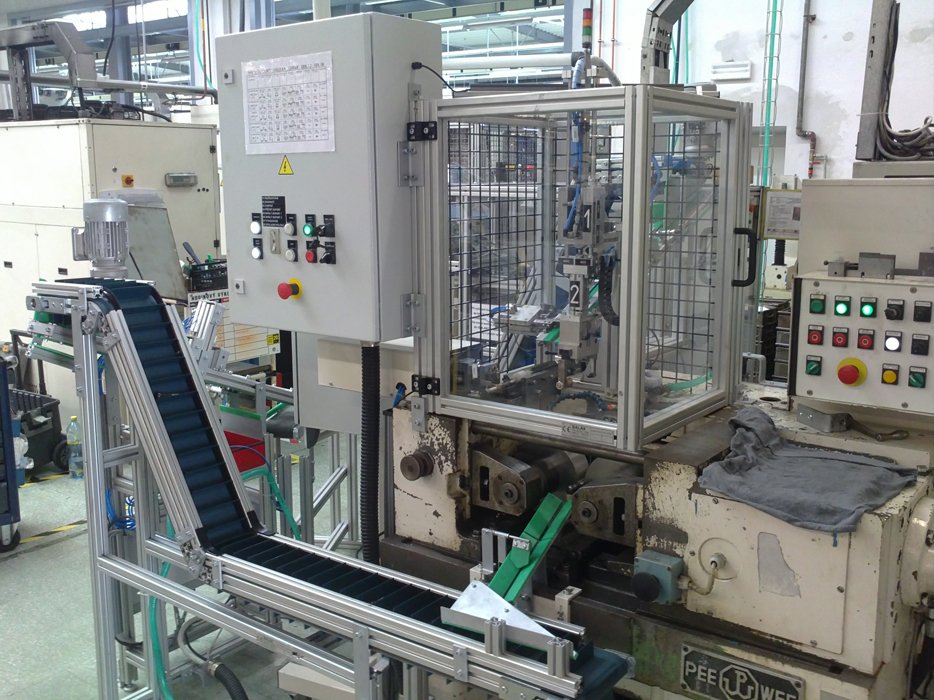

12 00612
Pneumaticky ovládaná manipulace k válcovačce závitů. Obrobky vypadávají na dvakrát lomený dopravník s hradítky.
Technický popis:
Hmotnost: cca 250 kg, DxŠxV: 2.000 x 1.500 x 1.800mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: zavážení obrobků do a z pracovního prostoru, Takt stroje: cca 8 sec

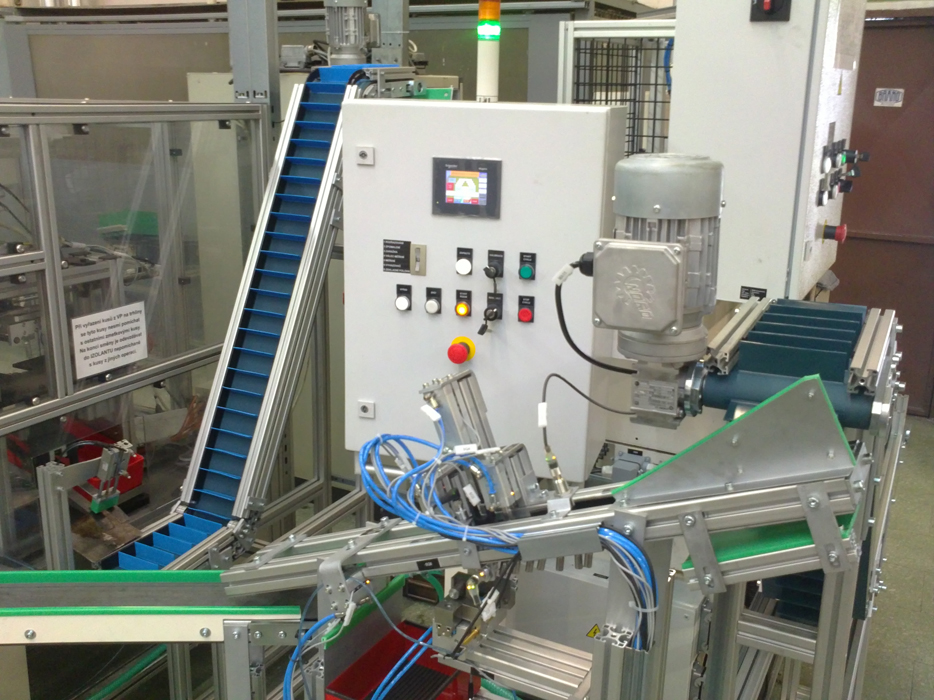

11 06511
Kontrolní měřící stanice pro měření vnějšího vyválcovaného závitu. Pneumaticky ovládané zarážky a měřidlo na skluzu před prokluzovým dopravníkem. Na displeji pro měření se nastaví oblast OK, naměřené hodnoty se zaznamenávají.
Technický popis:
Hmotnost: 70 kg, DxŠxV: 2.000 x 400 x 1.400mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: měření závitu, Takt stroje: cca 8 sec, Rok výroby: 2012

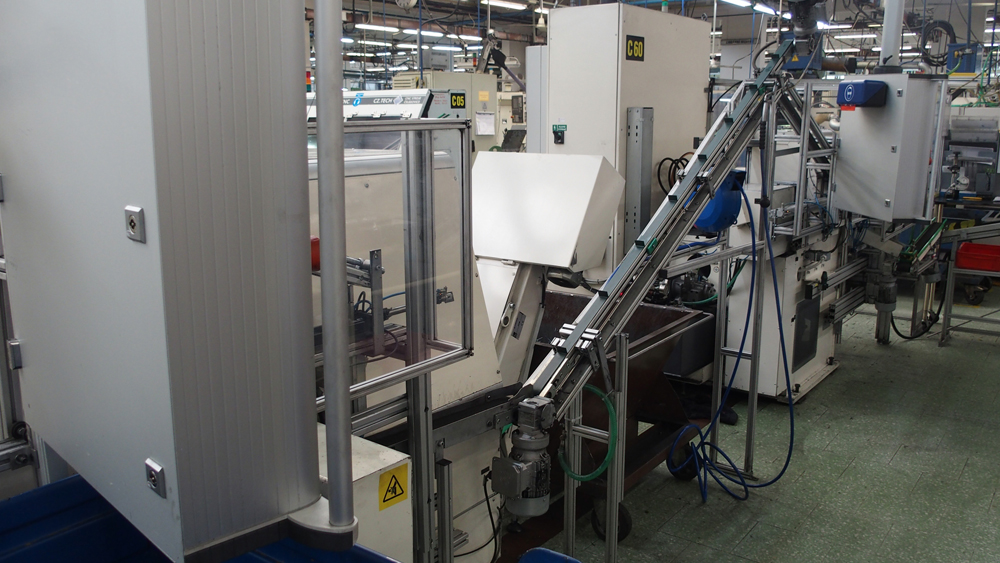

10 05910
Elektricky poháněný dopravník obrobků se spodním vedením, v kterém hradítka nekonečného pásu před sebou tlačí obrobky
Technický popis:
Hmotnost: cca 35 kg, DxŠxV: 1.200 x 250 x 2.100mm, Řídící systém: trvalý chod, Obrobek: čep řízení, Prováděné operace: Vyvážení obrobků na vstupní skluz, Takt: cca 5 sec, Rok výroby: 2012

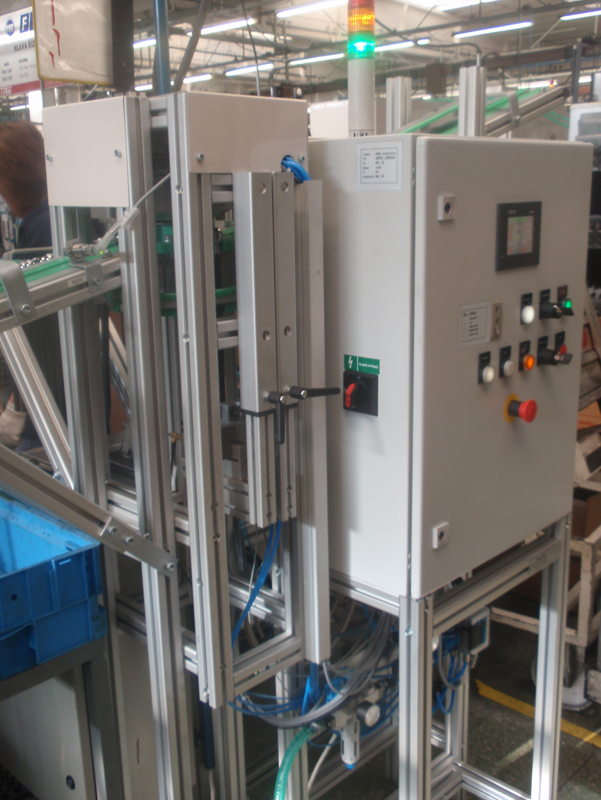

09 02709
Kontrolní měřící stanice s otočným pneumaticky ovládaným stolem pro měření vnějšího vyválcovaného závitu. Na displeji se pro měření nastaví oblast OK, naměřené hodnoty se zaznamenávají.
Technický popis:
Hmotnost: 50 kg, DxŠxV: 1.000 x 1.000 x 1.700mm, Řídící systém: Siemens Simatic 300, Obrobek: čep řízení, Prováděné operace: měření závitu, Takt stroje: cca 8 sec, Rok výroby: 2009

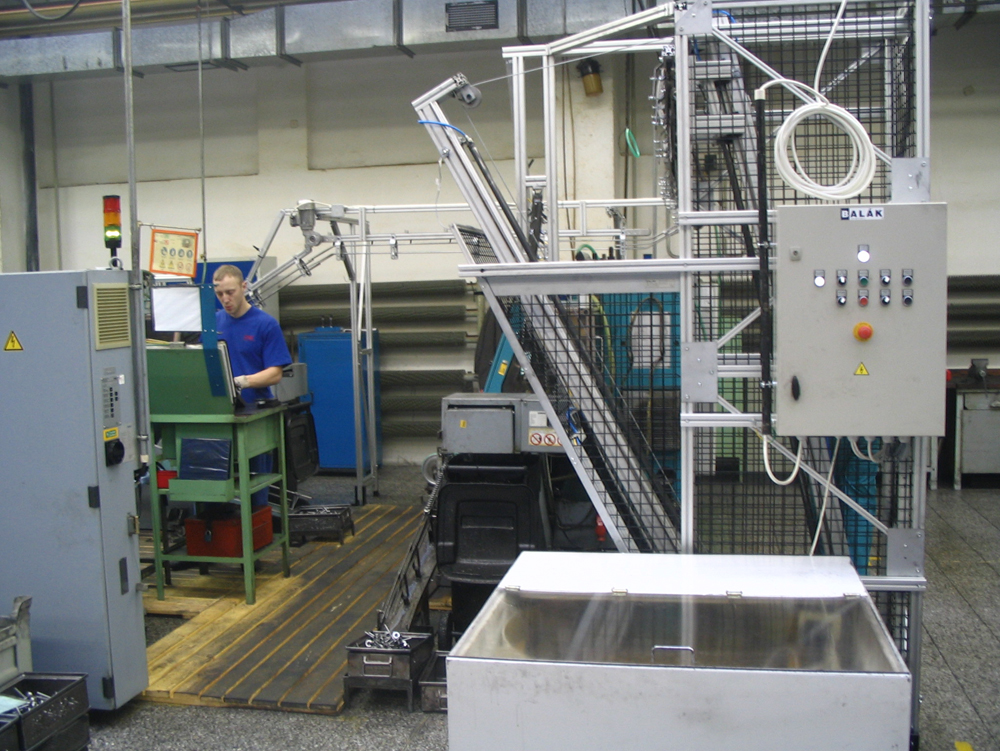

07 02407
Dopravní výtah, který rozváží obrobky střídavě do dvou strojů. Výtah je postaven do tvaru písmene V. Na jedno vyjetí vyveze osm obrobků z vibračního zásobníku do elektricky naháněného vodorovného závěsného dopravníku s hradítky k prvnímu nebo druhému stroji.
Technický popis:
Hmotnost: cca 200 kg, DxŠxV: 4.000 x 3.500 x 2.000mm, Řídící systém: Siemens Simatic 300, Obrobek: ventil motoru, Prováděné operace: doprava ventilů z vibračního vstupního zásobníku ke strojům, Takt stroje: cca 5 sec, Rok výroby: 2007

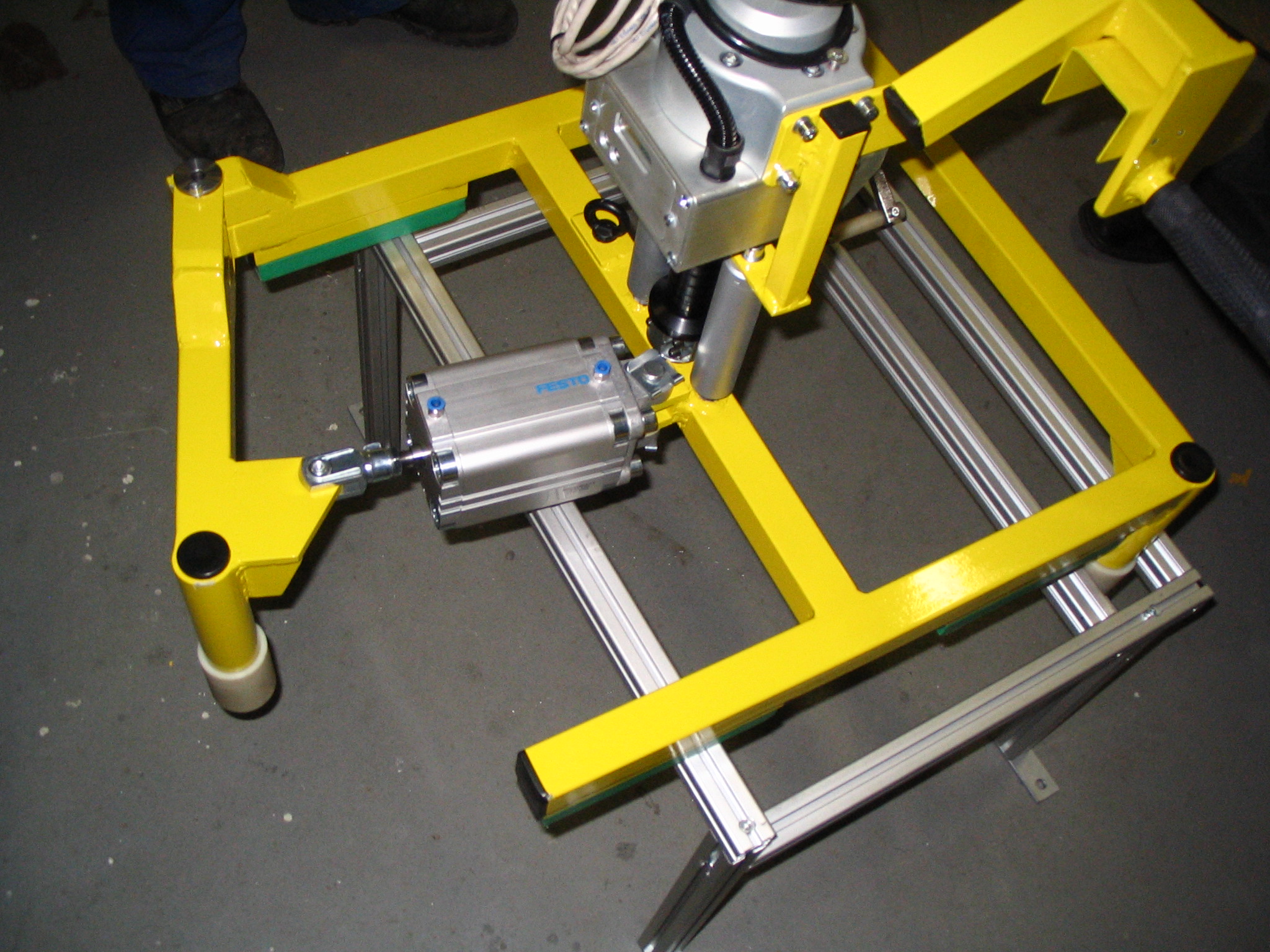

06 03606
Manipulační zařízení pro ruční přepravu kol zavěšené na balancéru v montážní lince automobilky.
Technický popis:
Hmotnost: cca 30 kg, DxŠxV: 750 x 750 x 350mm, Řídící systém: Festo, Obrobek: kolo včetně pneumatiky, Prováděné operace: přenášení kol z přepravních kontejnerů do montážní pozice v lince, Takt stroje: cca 2 min, Rok výroby: 2006

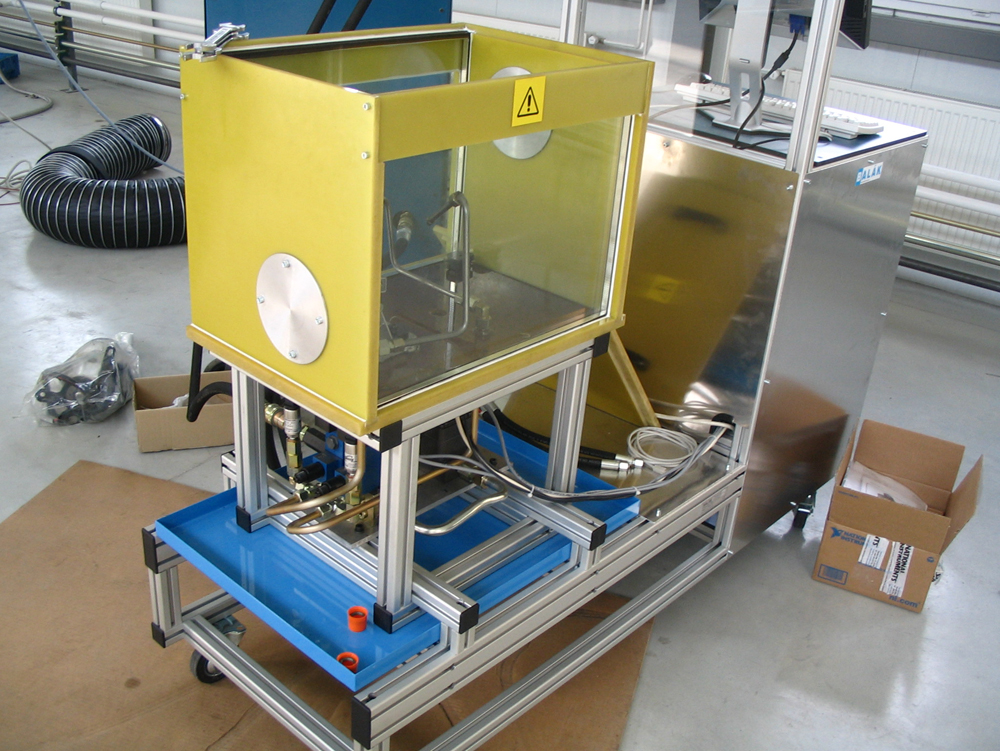

06 01206
Zkušební zařízení pro měření v extrémních podmínkách
Technický popis:
Hmotnost: cca 120 kg, DxŠxV: 1.700 x 700 x 1.600 mm, Rok výroby: 2005

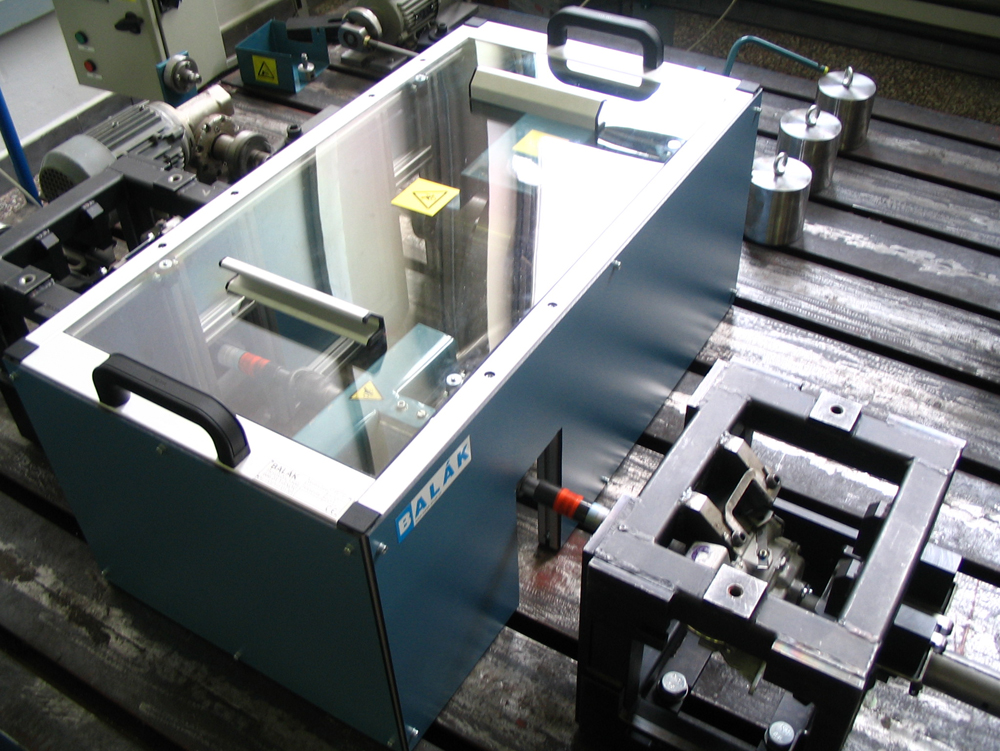

05 01105
Zkušební zařízení, poháněné elektro motorem, k destrukci obrobku pro kontrolu životnosti čepu řízení
Technický popis:
Hmotnost: cca 120 kg, DxŠxV: 1.500 x 300 x 400 mm, Řídící systém: trvalý chod, Obrobek: čep řízení, Prováděné operace: destrukce čepu řízení, Rok výroby: 2005

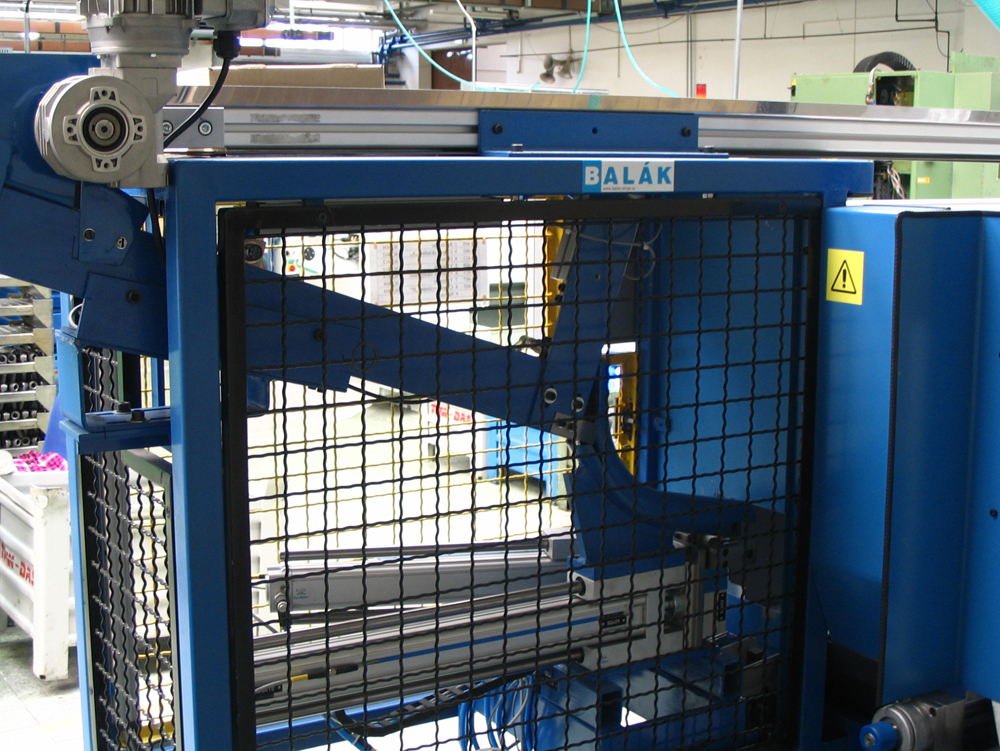

04 01404
Pneumaticky ovládaná manipulace se vstupním a výstupním zásobníkem. Obrobky jsou zaváženy do stroje manipulátorem v ose obrábění, vyváženy křížovým suportem pod úhlem, který umožní zajetí do osy vstupního manipulátoru.
Technický popis:
Hmotnost: cca 180 kg, DxŠxV: 1.500 x 1.000 x 1.700mm, Řídící systém: rozšířené řízení z obsluhovaného stroje, Obrobek: čep řízení, Prováděné operace: zavážení obrobků do a z pracovního prostoru, Takt stroje: cca 16 sec, Rok výroby: 2004

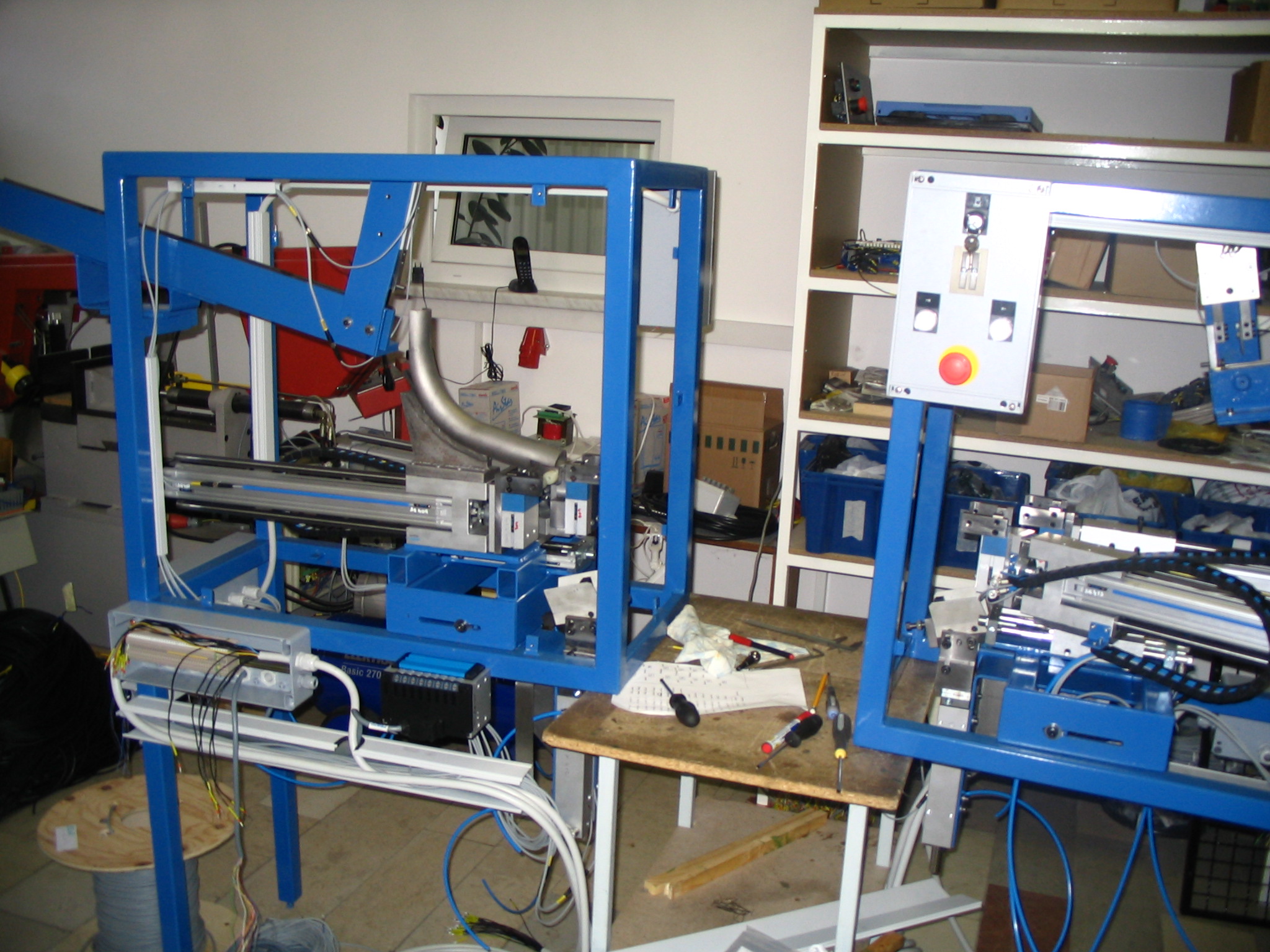

04 01304
Pneumaticky ovládaná manipulace se vstupním a výstupním zásobníkem. Obrobky jsou zaváženy do stroje manipulátorem v ose obrábění, vyváženy křížovým suportem pod úhlem, který umožní zajetí do osy vstupního manipulátoru.
Technický popis:
Hmotnost: cca 180 kg, DxŠxV: 1.500 x 1.000 x 1.700mm, Řídící systém: rozšířené řízení z obsluhovaného stroje, Obrobek: čep řízení, Prováděné operace: zavážení obrobků do a z pracovního prostoru, Takt stroje: cca 16 sec, Rok výroby: 2004

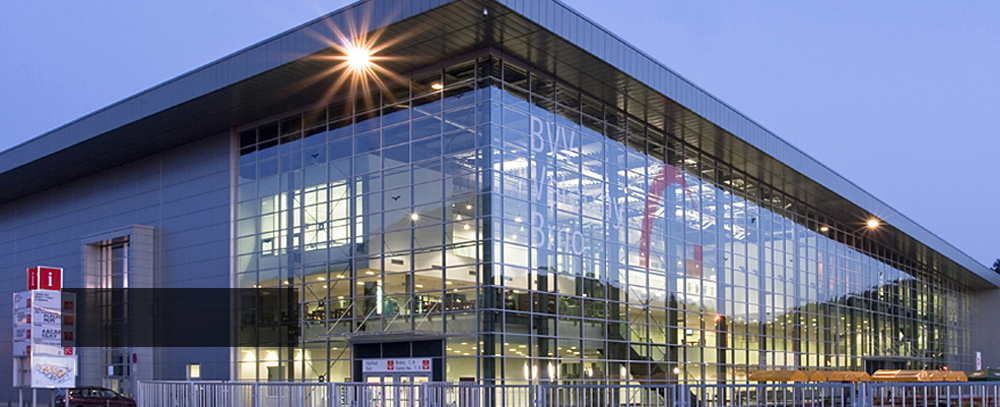

03 00403
Konstrukce zastínění nad vstupními dveřmi a okny pavilonu V na brněnském výstavišti.
Technický popis:
Hmotnost: 900 kg, Rok výroby: 2003
03 00203
Bronzová socha Bachusse je umístěna ve vinařské oblasti v Remiši u Rýna. Naše firma vyvinula pro tento projekt otočný pohon sochy pomocí Peltonovy turbíny a rotační přívod tryskající vody přes středovou nosnou tyč sochy.
Technický popis:
Hmotnost: 800 kg, Rok výroby: 2003
